电磁兼容性(EMC)测试方法指南

tangxie520 标准法规 2020-05-26 3447 0

什么是电磁兼容性(EMC)测试?

电磁兼容性测试测量任何电子设备、设备或系统在电磁环境中工作的程度,而不受干扰或对任何其他事物产生任何电磁干扰。

电磁兼容性(EMC)测试

为什么测试电磁兼容性如此重要?

      电磁兼容测试对于确保电磁环境中的设备工作是必不可少的。此外,EMC符合性认证在包括美国在内的世界大多数市场都是强制性的,欧洲、中国、澳大利亚和新西兰。EMC符合性测试使您能够满足法规要求,并提高产品的性能。


EMC类别

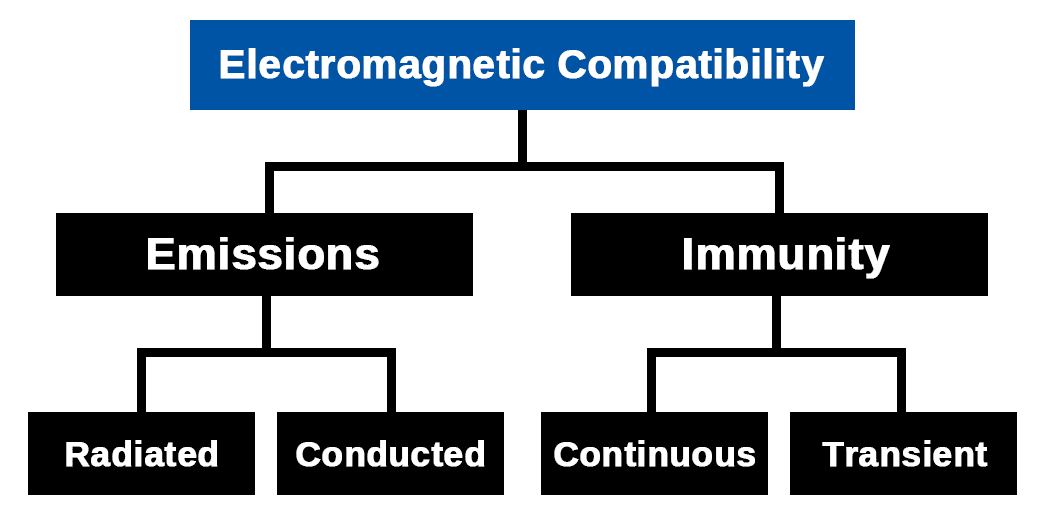

EMC一般分为两大类。它们涉及设备发出的电磁干扰,以及设备对电磁干扰的敏感性。

1.排放量:

发射是电子系统或装置产生的电磁干扰,可能影响在同一环境中的其他电子设备的性能/干扰。这一阶段的测试通常被称为电磁干扰或电磁干扰。


2.免疫和易感性:

这是指电子设备在电磁环境中能够充分发挥功能而不受其他电子装置排放物影响的程度。免疫是一个装置的抗药性,而易感性则是它被干扰的可能性。这两个词是对立的。


我们现在将更详细地查看这些类别中的每一个,解释它们中的不同子类别以及使用的EMC测试方法。



EMC排放测试

EMC排放测试

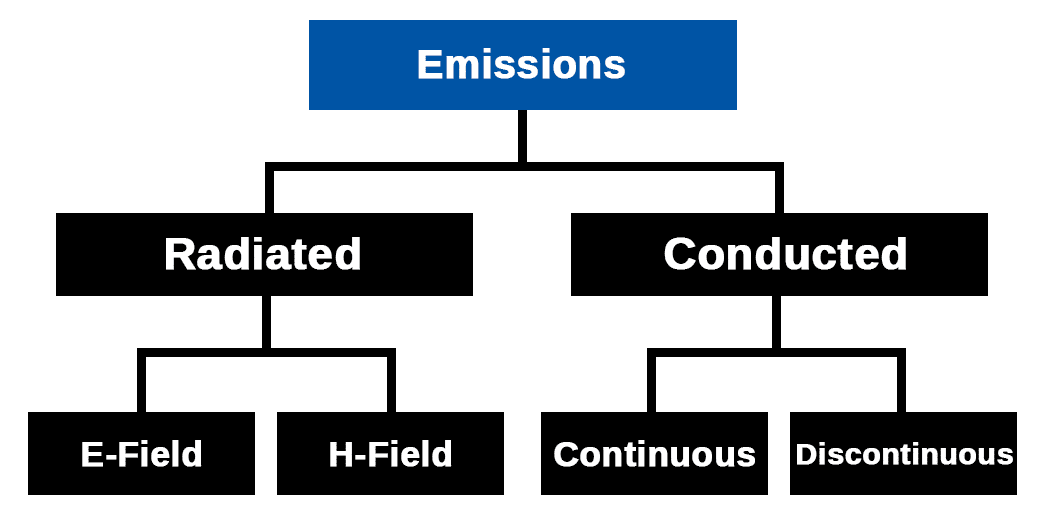

电磁场有两个主要组成部分:磁场(H-场),以安培/米为单位;电场(E-场),以伏特/米为单位。这项测试分为两部分,分别是EMC排放的两类:辐射排放和传导排放。辐射排放量涉及H场和E场,而传导排放既可以是连续的,也可以是不连续的.


E场辐射排放

由电气系统或设备产生的频率产生的任何电磁干扰都是辐射发射的。辐射的排放物通过空气直接从设备或任何设备的互联电缆。EMC测试实验室将使用EMI接收机和测量天线或频谱分析仪来测量辐射发射。


H场辐射排放

H-场是磁场,这是用EMI接收机和测量天线或频谱分析仪来测量的。电磁兼容测试中常用的磁场天线是环形天线。在EMC符合性测试中,使用了一种称为Van Veen环路的特殊天线,用于测量电子设备或系统在三个不同轴上的发射量。


传导排放(连续和不连续)

连续和不连续的传导性排放都是电磁干扰它们来自于电子设备或系统内部产生的频率。这些排放物与电缆一起携带,如电力导体或电信端口。连续排放经常以一定的频率排放,而不连续的排放则不是固定的或可预测的。对于这两种类型的传导排放,EMC测试实验室将在EMI接收器上测量传导排放。



电磁兼容抗扰度测试

电磁兼容抗扰度测试

在对设备抗扰性进行EMC遵从性测试时,测试可以是连续的,也可以是瞬态的。这可能取决于正在测试的电气设备或系统的类型。瞬态测试通常用于可能出现突然能量爆发的电,而连续测试则用于模拟射频接近。

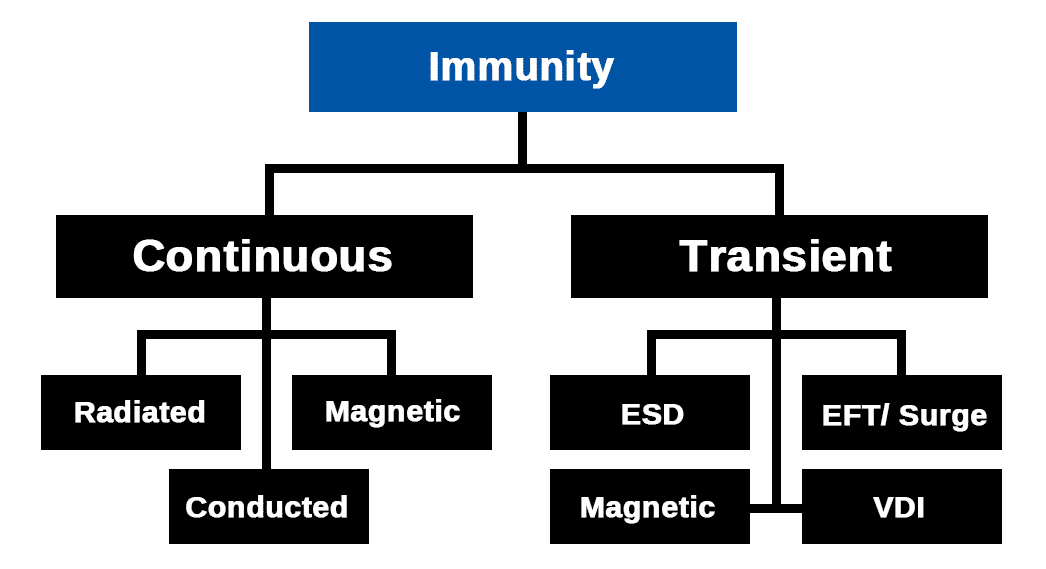

连续免疫测试

有几种类型的EMC符合性测试方法,以持续抗扰。


辐射免疫:

被测试的设备和电缆暴露在由射频信号发生器通过辐射天线产生的电磁场中。这是对任何需要EMC符合性测试的产品的标准测试。


工频磁场抗扰度:

被测设备的性能是通过将其放置在由50/60 Hz振荡的磁线圈产生的波动磁场中来评估的。通常只适用于磁感应器件。


进行豁免:

电磁场通过注入装置产生并连接到产品的信号、电源端口或数据。它通常适用于交流和直流端口,以及任何超过3米长的信号电缆。


瞬态抗扰度试验

瞬态抗扰度测试是电磁兼容测试的另一种基本形式。使用了几种测试,其中包括对以下方面的测试:


静电放电:

被测试设备的外壳暴露在ESD脉冲和耦合面中,在被测试的特定标准的精确水平上。


浪涌:

浪涌测试适用于被测试设备的主端口,通常适用于交流端口,偶尔适用于直流端口,也适用于信号电缆超过30米的情况。


电快速瞬变和爆发:

快速瞬态测试是对交流电源端口、直流端口和超过3米长的信号电缆进行EMC测试的过程。快速瞬变是一种高幅度重复频率脉冲,通常由高速开关事件触发。


脉冲磁场:

接受EMC顺应性测试的产品被放置在磁环内,然后暴露在由瞬态发生器产生的磁场脉冲中。


电压变化和下降:

这种电磁兼容测试可以模拟电网中存在的任何故障。故障通常是由停电或负荷的剧烈变化引起的。这种测试只用于交流输入端口。


结语

EMC测试方法对于保持电子设备和系统的质量和性能至关重要。它还确保它们符合遵守标准。本指南概述了电磁兼容性(EMC)测试的主要方法。这些测试可以由EMC测试实验室使用专业设备进行。
