EN 353-1:2014垂直防坠落系统标准

tangxie520 标准法规 2023-05-03 1515 0

    2004 年,英国健康与安全执行局 (HSE) 发布了关于 EN 353-1:2002 的安全警告,该标准涉及导向型防坠器,包括固定梯子和其他垂直结构上常见的刚性锚索。HSE 从各个委员会、制造商和最终用户那里收到的信息引发了人们对使用此类产品的担忧,此前已报告了严重伤害和一些死亡案例。这是由于用户向后跌倒造成的,因此由于垂直于线的力而没有接合锁定装置。


从那时起,EN 353-1:2002 已因安全原因被撤销,并由 EN 353-1:2014 取代。这引入了各种锁定测试,包括回退测试以及其他功能测试,以考虑任何可预见的类似事件。商通检测可根据EN 353-1:2014进行测试,帮助制造商改进产品并检查产品是否符合EN 353-2:2014的要求。

垂直防坠落系统

EN 353-1:2014测试项目:

材料和结构:

    导向型防坠器(本文简称“防坠器”)由沿固定轨道移动的行走装置或由钢或镀锌钢制成的钢丝或钢丝制成,最小直径为 8 毫米,固定在两点之间线张力为 0.25 kN 或更大。通常包括一个能量耗散元件,或者在顶部锚上,或者在行进设备和用户之间的连接元件上。能量耗散元件旨在吸收坠落的力量,并使用户受到的力量保持在 6 kN 以下。


防坠器,包括刚性锚索,应具备防止坠落防护器在连接或安装到刚性锚索时方向不正确的能力,因为这些装置设计为仅在一个方向上锁定。


用户和防坠器之间的连接元件必须永久连接到防坠器上,以防止用户更换它。此外,不得使用或添加其他连接元件,因为这样的改变会增加自由落体距离和通过系统施加的力的大小,从而直接影响坠落特性,导致系统可能无法按照规定阻止坠落符合 EN 353-1:2014。


防坠器必须在没有人工干预的情况下在两个方向上自由移动,以免妨碍用户可能进行的任何活动以及他或她自由攀爬的能力。


U 形螺栓夹——包括符合 EN 13411-5 的那些——不得用于在由钢丝绳制成的刚性锚索中形成顶部端接(即,在锚索的工作长度之上)。U 型螺栓可用于钢丝绳的下端,因为它们在系统坠落时不会承重。


静态强度:

静态力用于衡量系统的强度并应用安全系数,这些力不会在正常使用中通过系统或用户传递。施加力的速度比动态测试(本文后面提到的)慢得多,并且以受控的速度施加,以免对系统造成冲击负载。


旨在保持永久安装的非金属材料现在需要具有 22 kN 的静态强度,以涵盖由于磨损和风化而可能导致的服务退化。对于使用后移除的非金属部件,这不是必需的,因为这些部件将根据制造商的说明安全存放。


已经引入了能量耗散元件的预加载,以检查它不会在正常服务中预期的负载下过早展开,用户以任何方式将其体重施加到刚性锚索上。


防坠器和刚性锚索承受 15 kN 的力进行静态强度测试。这是基于 2.5 倍的安全系数和 6 kN 的最大跌落制动力。


用户的负载必须低于 6 kN。但是,锚点上的负载可能会超过此值。如果在动态性能测试期间锚点的负载超过 6 kN,则刚性锚索将在动态性能测试期间以 2.5 倍最大记录力进行静态测试。


如果设备不能围绕刚性锚索自由旋转,则静态施加 1 kN 的侧向载荷。此要求是为了检查防坠器不会因用户的横向移动而脱离刚性锚索。这通常不是钢丝绳系统的问题,但对于包含钢轨锚索系统的系统来说更是如此,因为它们不允许任何横向移动。


动态性能:

动态测试使用最坏情况模拟坠落,最大用户重量和自由落体将所有可用能量投入坠落。这些测试在质量快速加速和减速时向系统施加冲击载荷。如果用户跌倒,在现实生活中可能会看到这种力。


一般而言,人体体质可按类型、大小和构成进行分类,可定义为 i)“内胚型”——以身体脂肪占优势为特征,ii)“中胚型”——以发达的肌肉组织为特征,以及 iii ) 'ectomorph' – 以缺乏大量脂肪或肌肉组织为特征。在动态条件下,这些不同的体质会产生不同的结果。


为了测试的一致性和可重复性,性能测试使用 100 kg 的刚性钢块进行,代表单个用户。


性能测试的目的是确认坠落制动符合测试要求,从而将制动力和距离保持在最低水平,以防止对用户造成伤害。


在动态性能测试期间,测量用户和锚固系统的负载。对用户施加的力不得超过 6 kN。然而,锚固力可以超过此值,但仍必须具有 2.5 倍的强度安全系数。坠落制动器必须在 0.5 m 以内啮合,并且用户的最大制动距离不能超过 1 m。


功能测试:

    功能测试的目的是使用制造商指定的最小和/或最大额定负载,在可预见的使用条件下确认防坠器锁定功能的正确操作。功能测试没有力要求,因为这些是在动态性能测试中测量的。然而,相同的要求仍然适用于动态性能——防坠器应在 0.5 m 以内啮合,用户的制动距离应保持在 1 m 以下。


    这些功能测试现在已经取代了本标准先前版本中的锁定测试。这是因为旧的锁定测试仅测试设备使用至少 5 公斤锁定,并没有测量设备锁定所需的时间或用户的逮捕距离。这些测试的测试质量也已增加,以最能代表最终用户。


低温功能:

此测试的目的是检查防坠器在低温(即不超过-30°C)下的锁定功能。该测试使用 100 kg 刚性钢测试质量进行。根据工程公差,低温可能会因金属部件收缩而影响防坠器的接合能力。


在2014(修订前)版标准中,导向式防坠器样品在10-30℃的水中浸泡5分钟,然后挂在锚索上晾干15分钟。从刚性锚索上取下后,避雷器将在制造商声称的最低温度(至少 -30ºC)下放置至少四个小时。


在 A1:2017 修正案中,取消了样品在低温下浸入水中的要求。


最小距离最小/最大用户重量:

    该测试用于检查当用户尽可能靠近刚性锚索并与防坠器接触时防坠器的锁定功能。由于导向型防坠器主要在杠杆上工作,该杠杆压缩刚性锚索以增加摩擦力并在坠落期间充当制动机构,因此用户与防坠器之间的距离缩短可能会对杠杆产生不利影响从事。


回退最小/最大用户重量:

    用户在使用过程中存在向后跌倒的风险,并且已经在回退功能测试中解决了这个问题。在未锁定的情况下,负载被施加到防坠器上,以表示在使用中可能预期的典型向后负载。与最小距离类似,远离系统施加的力可能再次影响防坠器的锁定能力。


在导向支架上:

导向支架用于钢丝系统,以减少用户倾斜时钢丝偏离攀爬表面的偏转。导向型系统主要是一个防坠器,尽管它限制了用户在设定的攀爬路径上的移动。


引入了导向支架的功能测试,以检查防坠器的锁定功能。它还评估了当防坠器直接放置在导向支架上时发生坠落时导向支架在钢丝绳制成的刚性锚线上的完整性。导向支架不应妨碍防坠器阻止坠落的能力。


侧身坠落:

    高空作业时,作业区域可能偏向使用者一侧。如果用户在向一侧倾斜时跌倒,他或她将在跌倒时摆回中心,产生钟摆运动,这可能不会与防坠器接合或可能导致防坠器在跌落过程中脱离。


在新的功能测试中已经解决了在横向方向加载导向型防坠器的可能性。侧向测试仅使用最大速率载荷进行,因为这将对防坠器和刚性锚索施加更高的应力。该测试仅适用于防坠器因导向支架或中间支架或包含导轨的系统而无法围绕刚性锚索自由旋转的情况,因为这些都不允许任何横向移动。


侧向倾斜锚(如果绳索可以与垂直线成最大 15 度角使用):包括此测试以涵盖可预见的使用条件。由于这些系统主要安装在梯子上,为了符合 EN ISO 14122 的所有部分 - “机械安全 - 机械的永久通道”标准和关于梯子允许倾斜度的 ISO 标准,此功能测试涵盖了角度与垂直方向成 15 度。


耐腐蚀性:

当金属部件暴露在自然环境中时,它们会随着时间的推移而腐蚀——除非对它们进行处理以减缓这种影响。关键部件生锈可能会影响防坠器的正常工作能力或导致设备的结构完全失效。

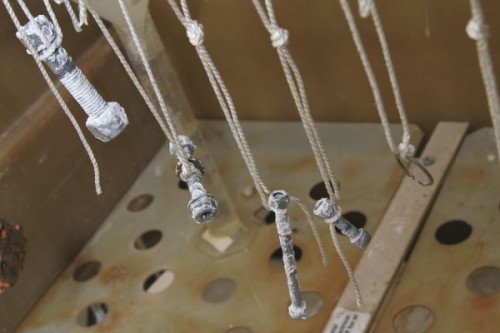

与之前的 24 小时腐蚀测试相比,金属部件的腐蚀测试现在通过 48 小时的暴露时间进行评估。额外暴露在中性盐雾中可能会导致已用于仅需 24 小时暴露的产品上的金属部件出现故障。这个更长的测试可能会强调需要改变金属部件上的涂层以满足新的要求。


标记:

EN 353-1:2002 和 EN 353-1:2014 在标记方面的唯一变化是现在必须在防坠落装置上标记最小和最大额定载荷。
