激光防护眼镜CE认证EN 208的检测标准

时间:2019-05-11 15:37 作者:admin 点击:

激光防护眼镜CE认证
      在欧盟销售的所有产品必须在相关欧洲指令存在的地方进行CE认证。出售非CE标志的产品是非法的。对于激光安全眼镜,这意味着符合个人防护装备(PPE)指令的激光防护要求。虽然理论上制造商可以使用他们自己的标准来表明符合指令,只要他们能够证明他们的标准足够严格,在实践中眼镜总是经过测试和认证符合EN 207 1(或EN 208 2)用于校准眼镜)。

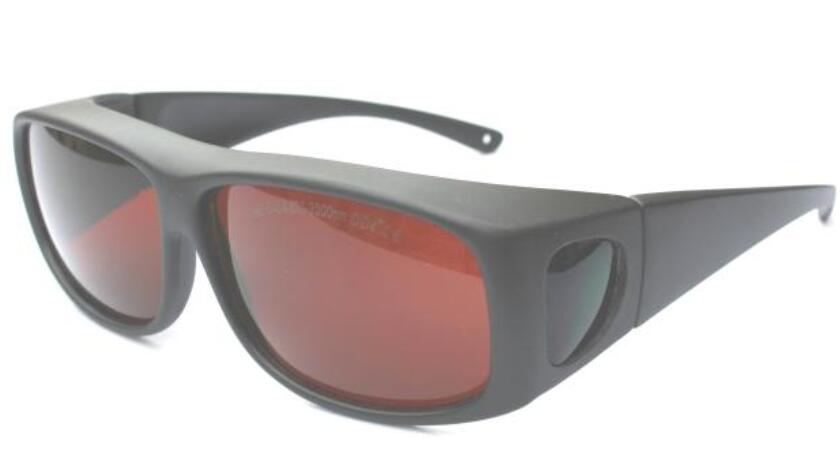

激光防护眼镜CE认证
此类测试必须由政府批准的测试机构进行,这些标准不允许自我认证,因此,自从1997年EN 207成为统一的欧洲标准以来,所有在欧洲合法销售的激光防护眼镜都要通过EN 207或EN 208认证。

尽管自1997年以来一直存在,但EN 207仍然不太清楚,因此,本文专门介绍激光防护眼镜CE认证的检测要求,以帮助激光安全眼镜的用户。

一、光密度规范
     在EN 207之前,激光护目镜通常由其光学密度(OD)指定,这仍然是一种广泛使用的方法,尤其是在美国(其中光密度通常是眼镜可用的唯一保护信息)。眼镜的OD是给定波长下衰减因子的对数。因此,将Nd:YAG激光辐射衰减1,000,000倍的眼镜在1064nm处的OD为6,使用光密度指定眼镜的方法包括计算来自激光器的最大可接近发射并将其除以激光辐射的最大允许曝光(MPE)3。该数字的对数是眼镜所需的最小OD。

二、光密度规范的局限性
如果我们考虑在10600nm发射的高功率CO 2激光器和一些在相同波长下OD> 6的聚碳酸酯眼镜,则图解说明了这种方法的问题。该波长的1级可访问发射限值为10 mW,因此在所有曝光条件下此功率都是安全的。因此,我们可能期望眼镜能够保护我们免受CO 2激光器1,000,000 x 10 mW = 10 kW的影响。然而,如果我们将眼镜放在甚至几百瓦的CO 2激光束中,我们发现它很快被破坏并提供很少的保护(即使是20W光束也会导致眼镜立即燃烧)。

三、伤害阈值
因此,我们看到单独的光学密度没有考虑用于保护我们免受激光辐射的材料的损伤阈值 - 即眼镜将具有的功率或能量密度(W / m 2或J / m 2)经受。编写EN 207是为了解决这个问题,并考虑了光学密度和眼镜的损伤阈值。

激光防护眼镜CE认证EN 207标记解释
1.在根据EN 207进行测试后,激光防护眼镜被授予各种标记,这些标记印在眼镜上,并指定眼镜在不同波长下可以保护的最大功率和能量密度。

例如,眼镜可以标记如下:
DI 750 - 1200 L5
R 750 - 1200 L6
M 750 - 1200 L4

2.这意味着在750-1200纳米的波长范围内,眼镜具有以下等级:
D L5 I L5 R L6 M L4

3.D,I,R和M指的是CW或不同的脉冲长度如下:
D - 连续波(CW)
I - 脉冲长度>1μs且<250 ms'长脉冲'脉冲
R - 脉冲长度> 1 ns且<1μs脉冲,“Q开关”
M - 脉冲长度<1 ns,'飞秒' 4脉冲

4.“L编号”(L5,L6,L4等)是指眼镜指定的最大功率或能量密度,必须从EN 207中的表B1中查找实际值(出于版权原因,我们无法在此处重现)。对于上面给出的眼镜标记,值为:
CW - 1 MW / m2 D L5
长脉冲 - 500 J / m 2 I L5
Q开关 - 5 kJ / m 2 R L6
飞秒 - 1.5 J / m 2 M L4

      L数增加1,将功率和能量密度值增加一个数量级,但请注意,EN 207将L数表分为三个波长范围,180 - 315 nm,315 - 1400 nm和1400 - 1,000,000 nm,上面所示的L数和功率/能量密度之间的关系仅适用于315-1400nm波长区域。对于其他波长,请参阅EN 207。

L数字和光密度
      除了能够承受激光束的功率而不被破坏之外,滤波器还必须能够衰减激光束以进行保护。在EN 207测试期间,为了使滤波器具有L等级,滤波器必须具有超过指定波长的L数的光密度。因此,在上面所示的示例中,我们可以推断出眼镜在750-1200nm的波长范围内具有OD> 6(因为它在该波长范围内具有R L6等级)。但是,我们不需要担心计算MPE和可达发射,因为已经考虑到为每个L数指定的最大功率/能量密度。

使用EN 207指定眼镜
要为激光指定合适的L编号,请执行以下操作:
1.确定在合理可预见的情况下人员可能暴露的最小激光束直径。
2.计算此时梁的横截面积
3.i 通过将激光的平均功率除以光束面积来计算此时的平均功率密度
4.从EN 207中的表B1中查找所需的L编号。用D表示此编号。

另外对于脉冲激光:
1.通过将每个脉冲的能量除以光束面积来计算能量密度5。
2.对于波长范围为400-1400nm的激光器,通过将实际能量密度5乘以N 0.25来计算校正的能量密度5,其中N是10秒内的总脉冲数。
3.使用能量密度5或校正后的能量密度5,从EN 207中的表B1中查找所需的L数。在此之前用I表示长脉冲,R表示Q开关,M表示飞秒或皮秒激光。
4.因此,532nm激光器发射1mJ,7ns脉冲,10kHz,并且最小可接近光束直径为2mm,需要具有以下最小规格的眼镜:

D 532 L6(相当于10兆瓦/平方米)
R 532 L7(相当于50 kJ / m2)
请注意,对于脉冲激光,眼镜必须具有正确的I,R或M规格(取决于脉冲长度)和正确的D规格,以确保它适用于激光。
