EN61000-4-11:2003测试和测量技术电压骤降

时间:2019-05-03 20:44 作者:admin 点击:

EN61000-4-11:2003电磁兼容性(EMC)-第4-11部分:测试和测量技术-电压骤降,短时中断和电压变化抗扰度测试

替换:EN61000-4-11:1994+A1:2001电磁兼容性(EMC)-第4-11部分:测试和测量技术-电压骤降,短时中断和电压变化抗扰度测试

模拟:IEC61000-4-11:2004电磁兼容性(EMC)-第4-11部分:测试和测量技术-电压骤降,短时中断和电压变化抗扰度测试

范围
      国际标准EN61000-4-11:2004定义了与低压交流电源网络相连的电气和电子设备的抗扰度测试方法和推荐测试水平,用于电压骤降,短时中断和电压变化。要求适用于50Hz或60Hz网络中额定电流高达16A的设备。一般


由于电源电压的干扰是常见的,并且它们可能干扰从电源网络操作的各种电气和电子系统,因此必须测试所有可以连接到电源网络的电气设备。

      下降是由主电源网络中的负载切换和故障清除引起的电源电压的短期降低。它们也可能是由主电源和替代电源之间的切换引起的。通过降低低于标称电源电压及其持续时间(以毫秒为单位)或循环次数来指定下降。下降40%相当于将电源电压降低到其标称值的60%。

短电压中断是一个95%-100%倾角持续至少几秒钟。负电压中断是由主电源和备用电源之间的负载切换引起的。

继电器,接触器,螺线管等机电设备可以改变其状态。短暂的电源中断后,放电灯通常不会重新亮起一分钟。

测试级别
国际标准EN61000-4-11:2004定义了各种设备类别的推荐测试级别,但应从通用标准或产品标准中选择特定的测试级别。

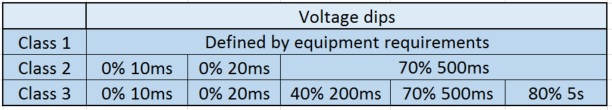

电压骤降

击穿电压中断

下降40%相当于将电源电压降低到其标称值的60%。

0%的电压中断相当于将电源电压降低到其标称值的100%。

电磁环境等级定义如下:
第1类:适用于兼容级别低于公共网络级别的受保护电源。它适用于非常干扰敏感的设备,包括供电电压-实验室仪表,自动化和保护设备,计算机负责关键工作负荷;

第2类:它适用于消费系统的公共耦合点和工业环境中的常见耦合点;

类3:适用于工业环境中的厂内常见耦合点;


性能标准
测试结果按功能丧失或性能下降进行分类。国际标准EN61000-4-11:2004未定义通过/失败标准。这由通用或特定产品标准定义。EN61000-4-11:2004定义了可用于评估测试性能下的设备的性能标准。

绩效标准A.
在制造商规定的限制范围内的正常性能;

性能标准B
暂时丧失功能或性能下降。试验后自我恢复,无需操作员干预;

性能标准C
暂时丧失功能或性能下降。测试后恢复所需的操作员干预;

绩效标准D
不可恢复的功能丧失或性能下降。
硬件或软件损坏或数据丢失。

制造商的规范可能会定义对EUT的影响,这可能被认为是微不足道的,因此是可以接受的。
