CE认证标准

EN61000-4-8:2010电磁兼容EMC工频磁场抗扰度

时间:2019-05-08 21:27 作者:admin 点击:

EN61000-4-8:2010电磁兼容性(EMC)-第4-8部分:测试和测量技术-工频磁场抗扰度测试(IEC61000-4-8:2009)
模拟:IEC61000-4-8:2009电磁兼容性(EMC)-第4-8部分:测试和测量技术-工频磁场抗扰度测试
替换:EN61000-4-8:1993+A1:2001电磁兼容性(EMC)-第4-8部分:测试和测量技术-工频磁场抗扰度测试

本版本的新功能:
•适用范围旨在覆盖60Hz磁场;
•修改测试装置的特性,性能,验证;
•参考地平面和测试设置详细信息已更改。


范围
国际标准EN61000-4-8:2010定义了工业设施和发电厂,中压和高压变电站附近的住宅和商业场所50Hz和60Hz工频的磁场抗扰度测试要求。
本标准无意测试由于电容或电感耦合引起的与电缆耦合的干扰相关的现象。
该标准的目的是为家庭,商业,轻工业,工业设备的电气和电子设备进行性能测试时建立一个通用且可重复的基础,这些设备在工频下暴露于连续和短期磁场。

一般
      在电力线频率处产生的磁场都在附近。我们使用的电子设备在各种场所受到这些领域的影响:住宅和商业场所,工业设施和发电厂,以及中高压分站。磁场源通常是在导体中流动的电力线电流,或偶尔在附近设备中流动的变压器。在正常工作条件下,电力线频率电流在导体中连续流动,产生连续或稳定的电力线频率磁场。

      当发生某种类型的故障时,故障状况可导致导体中流过相对高的电流,如果像保险丝这样的保护装置,这种高电流可能只存在很短的时间,断路器或其他保护电路中断流量。在某些电子设备的初始电源接通期间,也可能暂时存在高电流。在电流流动时会产生相对较高的磁场,但同样只会持续很短的时间。

      用于测试磁场抗扰度的设备的方法是通过用测试发生器驱动大线圈并将设备放置在线圈的中心来产生已知场强的受控磁场,从而使设备经受磁场,在电流流动时会产生相对较高的磁场,但同样只会持续很短的时间。用于测试磁场抗扰度的设备的方法是通过用测试发生器驱动大线圈并将设备放置在线圈的中心来产生已知场强的受控磁场,从而使设备经受磁场。

      在电流流动时会产生相对较高的磁场,但同样只会持续很短的时间。用于测试磁场抗扰度的设备的方法是通过用测试发生器驱动大线圈并将设备放置在线圈的中心来产生已知场强的受控磁场,从而使设备经受磁场。

测试水平

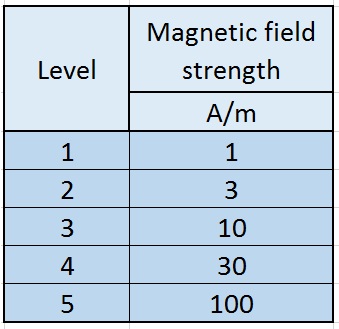

      测试水平的选择取决于被测设备的预期操作环境(EUT)。应根据EUT在其典型工作环境中可能遇到的磁场强度来选择EUT的适当测试水平。国际标准EN61000-4-8:2010未定义特定产品的特定测试级别,必须采用通用标准或产品标准。连续磁场水平

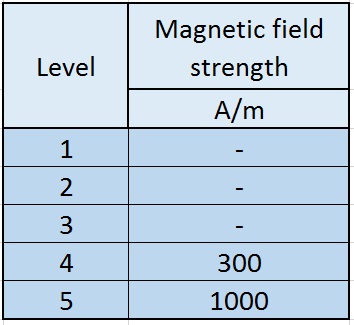

短时磁场强度
国际标准EN61000-4-8:2010描述了如下环境:
第1类:使用带电子束的敏感设备的环境等级。
CRT显示器,电子显微镜等。

第2类:保护良好的环境。
没有电力变压器和高压母线的环境。
家庭,办公室,医院保护区。

第3类:受保护的环境。
电缆可能泄漏磁场的环境,远离保护系统的接地导体,数百米的中压和高压母线。
商业区,重工业厂房,服务器室,分站控制室。

类4:典型的工业环境
的环境,短输电线作为BUS-条都存在时,高功率电气设备可能会泄漏的磁场,保护系统,以米为几十分之一中电压和高电压BUS-条的接地导体的紧密接近。
重工业和发电厂,高压变电站控制室。

第5类:严峻的工业环境
导体和电缆保持十分之一kA的环境,紧邻保护系统的接地导体,靠近中高压母线,靠近大功率电气设备。
重型工业厂房,中高压电站的开关站区域。


测试程序

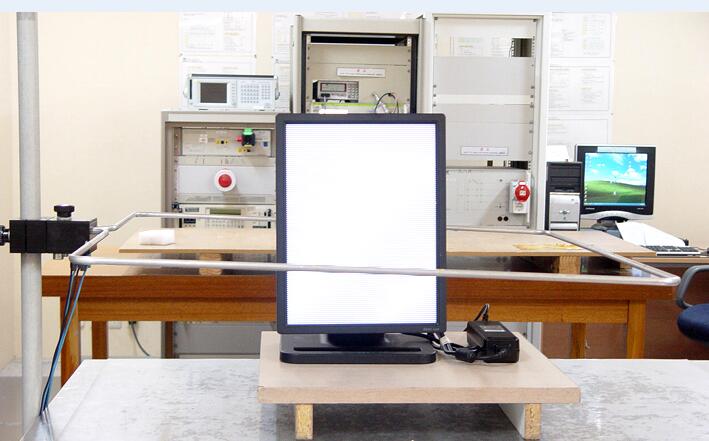

具有已知场强的受控磁场是通过用测试发生器驱动大线圈产生的。测试期间将被测设备置于线圈中间,从而使设备经受磁场。在现场应用期间评估设备的正确操作。
EUT测试
应该尝试在测试期间充分适应EUT,并充分询问为易感性而选择的所有适应模式。
建议使用特殊实验。

性能标准
测试结果按功能丧失或性能下降进行分类。国际标准EN61000-4-8:2010未定义通过/失败标准。这由通用或特定产品标准定义。EN61000-4-8:2010定义可用于评估测试性能下的设备的性能标准。

性能标准A
在制造商规定的限制范围内的正常性能;

性能标准B
暂时丧失功能或性能下降。试验后自我恢复,无需操作员干预;

性能标准C
暂时丧失功能或性能下降。测试后恢复所需的操作员干预;

绩效标准D
不可恢复的功能丧失或性能下降。
硬件或软件损坏或数据丢失。


制造商的规范可能会定义对EUT的影响,这可能被认为是微不足道的,因此是可以接受的。
