EN 517:2006屋顶安全挂钩CE认证测试标准

 点击:0     |      2023-05-03

    EN 517:2006标准中规定了对屋顶安全钩的要求,该标准名为“屋顶预制配件 - 屋顶安全钩”。该标准涵盖的中心主题包括制造屋顶安全钩的材料、它们的承载能力以及它们各自的安装附件(螺栓等)的承载能力。该标准还定义了获得认证所需的考试类型和范围。


如果无法避免在高处工作,则有必要使用某种形式的防坠落系统来防止或阻止任何可能的坠落。

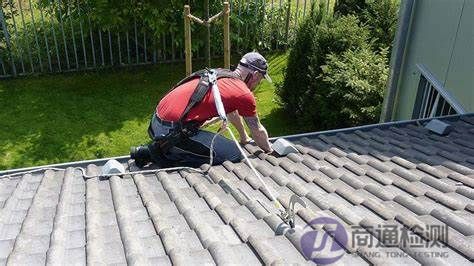

屋顶安全挂钩

    个人坠落保护系统可能使用个人防护装备 (PPE) 物品,通常由安全带、锚点和一系列互连组件(例如系索和连接器)组成。整个系统可以比作链条的链节,最终的断裂强度取决于最薄弱的一环。因此,测试坠落保护系统的所有元素(包括锚点)非常重要。


    倾斜屋顶表面的屋顶柱通常根据 EN 795:2012 –“个人坠落防护设备”的要求进行测试。锚固装置(A 类),PPE 锚固装置的欧洲标准。然而,第二个欧洲标准(EN 517:2006 –“屋顶预制配件。屋顶安全钩”)适用于用于连接屋顶梯子或支撑工作平台的屋顶钩,但也可能具有锚固设施用于防止坠落的个人防护设备。EN 517:2006 将屋顶挂钩分为 A 型或 B 型,具体取决于可能施加力的方向。



标准将防坠落钩分为两大类解决方案(A 型和 B 型)。

A 型 用于放置梯子以及将人固定下来。注意:只能在屋顶的坡度方向。

B 型用于定位梯子以及在所有轴(360°)上固定人员,甚至在安装对面的屋顶一侧。

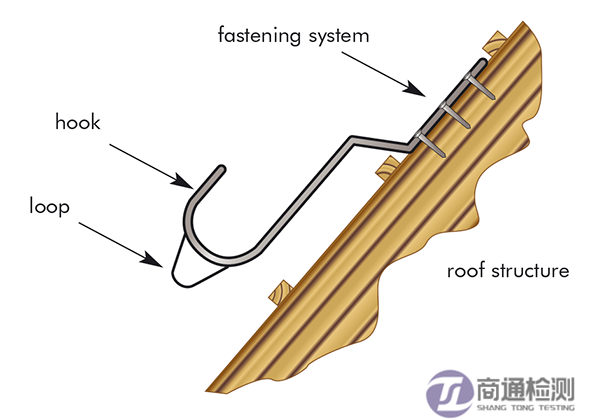

屋顶挂钩的固定

EN 517:2006安全挂钩根据两个规则定位:

1.水平和/或平行于山脊,距离边缘 2m 和 1.5m。

2.垂直和/或平行于岸边,间隔4m


注意:最好计划保护访问第一个安全钩的路径。


在安装安全钩之前,很明显要检查支架是否能够承受掉落时的静态和动态力!


EN 517:2006包括以下要求:

1.总体设计和尺寸

2.静载荷下的挠度

3.耐腐蚀性能

4.静态强度(至少能承受 10kN 的力而不失效)


    任何 PPE 连接点的疲劳(或动态)强度(当用 2m 长的尼龙绳连接到锚点时,锚点在 2.5m 的自由落体后阻止 100kg 质量的坠落)。EN 517:2006 中的最低静态强度要求为 10kN,而安全带和某些挂绳类型的最低静态强度要求为 15kN。因此,用户了解特定类型锚点的性能以确定系统的整体强度非常重要。


    有趣的是,人们对 EN 795:2012(A 类)下的屋顶柱存在混淆,关于它们是否被视为属于现已废除的欧洲委员会指令 89/686/EEC 和最近的范围关于 PPE 的法规 (EU) 2016/425,EN 795:2012 不假定这些类别的锚具符合要求。目前正在为这些永久性锚固装置制定标准,该标准应根据建筑产品法规 (CPR) – (EU) 305/2011 作为 EN 17235 发布。


    另一方面,EN 517:2006 已发布,其附件 ZA 将其与现已废除的欧洲建筑产品指令 89/106/EEC 相关联,尽管现在假设这与 CPR 相关联。附件建议 EN 517:2006 屋顶挂钩遵循符合性证明 (AoC) 系统 3。


欧盟各国的EN517标准:

NF EN 517 – 法国

NBN EN 517 – 比利时

DIN EN 517 – 适用于卢森堡
