什么是IEC 62133-1测试标准第1部分?

 点击:0     |      2023-02-11

    锂离子电池具有比能量高、电压高、循环寿命长、自放电小等优点。已成为移动通讯、笔记本电脑、电动工具等便携式电子产品的主要电源之一。但在误用条件下(如发热、过充、短路、振动、挤压等),锂离子电池可能会引起火灾、爆炸甚至人身伤害。因此,锂离子电池的安全问题成为其发展的瓶颈。

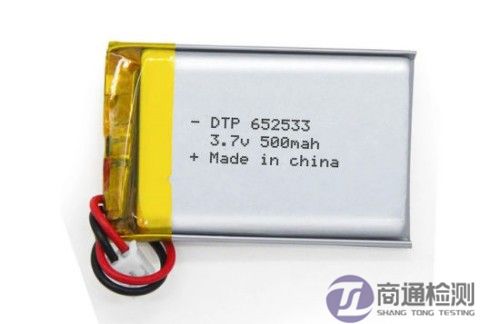

锂离子电池

目前,许多国家或检测机构都在研究新的锂电池安全技术,制定更加科学完善的标准。例如便携式设备锂电池适用的测试标准有:IEC62133、UL1642、JIS C8714、IFEE1625、UN38.3等。


镍系IEC62133-1标准将理系电池测试从标准中分离出来,编成新的标准: IEC62133-2;将纽扣电池纳入标准范围 (此前旧版本均不包含纽扣电池)。


IEC 62133-1:2017便携式电子产品用的含碱性或非酸性电解液的单体蓄电池和电池组——第一部分 镍体系:

章节 1 范围,纳入纽扣电池要求;


章节 3 名词定义,增加包括参考测试电流,各种电池类型;


章节 7.3.5 热滥用测试,达到最高温度维持时间由原来的10分钟延长到30分钟;


章节 7.3.6 挤压测试,力度范围要求更精准,删除形变量作为测试终止条件。


一、IEC 62133-1测试项目:

    IEC62133:2002年和2012年对锂离子电池检测的检测项目,无论是检测项目还是检测对象,都进行了多次调整和变更。测试项目方面,2012版删除了2002版中单体电池在振动、机械冲击、温度循环、低气压、高倍率充电等过程中保护功能相关的测试项目,新增两项:运输测试和强制内部短路测试。


    IEC62281中的运输测试包括低气压、温度循环、振动、冲击、外部短路、冲击和挤压测试项目。虽然测试项目中存在相同的测试名称,但实际的测试操作却大相径庭。例如外部短路测试内容对线路电阻值的要求,


    就测试对象而言,IEC62,133:2002标准中的振动、冲击和温度循环测试项目适用于电芯和电池组的测试;而2012年标准中的运输测试只侧重于电芯的测试,也强调了电芯在运输过程中的安全性评价。对于过充测试,新标准只关注电池组的过充安全性。


二.标准差异分析

2.1 相同测试项目对比

    除了与2002年版相同的充电程序,即在(20±5)℃的环境温度下,按制造商声明的方法进行充电。2012版还规定了新的合理可预见滥用(电芯和电池组外部短路)、热滥用、挤压和强制内部短路测试的充电程序,即充电预处理(目前用于锂电池)在上限测试温度45℃,下限测试温度10℃,上限充电电压4.25V/cell,最大充电电流由制造商规定。


     如果采用新的上限充电电压和上下限测试温度,还需要进行一定的测试,以满足相关测试的验收标准,确保电池的安全性。具体测试内容:基于正极材料的结构稳定性、电解液的结构稳定性等材料特性,需要保证充电电池在新上限测试温度下的安全性,新上限增加5C测试温度应用IEC62133:2012中8.1.2的充电条件,满足测试要求;基于负极材料的锂离子吸收率和电解液的锂离子迁移率(对应于温度),


(1) 过充电

    过充测试是模拟充电器电压检测错误、充电器故障或使用错误充电器时电池的安全隐患。一般锂电池电芯的过充测试是一个很难通过的测试项目,10V充电电压的要求过于严格。事实上,大多数电池都带有PCB保护板和限压保护电路,可以有效防止电芯过充。2012版标准中去掉了电芯的过充测试,设计了电池组的过充测试。即对完全放电的电池组进行2.0l(IA=C Ah/1h)恒流充电,电压不得超过推荐的最大充电电压或5.0V/cell,


(2)外部短路

    IEC62133:2002标准中的外部短路测试包括(20±5)℃和(55±5)℃两种温度下的短路。外电路电阻不得超过100mΩ。单体电池或电池组应测试24小时或直至外壳温度从最高温度下降20%,以较短者为准。


    不过,2012年的标准发生了很大的变化:首先,电芯或电池组采用了新的充电程序;其次,外电路的阻值要更具体,即(80±20)mΩ;最后,将电芯和电池测试的环境温度分开,即电芯测试在(20±5)℃下进行,电池测试在(55±5)℃下进行。可见,电池充电方式的改变,提升了锂电池安全测试水平。同时,电阻值的限制对测试设备也更加严格。


商通检测还提供电池的相关测试认证服务:

运输和电池运输的 UN 38.3 测试:

1.热测试

2.高空模拟

3.冲击试验

4.影响

5.耐振性

6.外部短路

7.过充

8.强制放电


根据 IEC 62133-1 安全要求对用于便携式应用的便携式密封二次电池(以及由其制成的电池)进行的测试 – 第 1 部分:镍系统

根据 IEC 62133-2 安全要求对用于便携式应用的便携式密封二次电池(以及由其制成的电池)进行的测试 – 第 2 部分:锂系统


IEC 60086 原电池测试

根据 IEC 62619 对工业用电池进行测试

UL 1642 锂电池测试

IEC 61960-3棱柱形和圆柱形锂二次电池和由其制成的电池的测试

根据客户具体要求进行测试

CB 认证(例如根据 IEC 62133)
