DIN 5510-2铁路车辆防火材料燃烧性能测试方法德国标准

 点击:0     |      2023-01-23

DIN 5510-2铁路车辆防火-火车材料和部件燃烧性能和并发现象,分类,要求和测试方法

    DIN 5510-2适用于轨道车辆,这些车辆属于铁路建设和运营规定(EBO)、窄轨铁路建设和运营规定(ESBO)、磁悬浮铁路建设和运营规定(MbBO)以及有轨电车建设和运营规定(BOSstrab)的有效范围。

 火车材料燃烧性能测试

DIN 5510-2轨道车辆防火防护标准产品范围:

1.橡胶制品(密封件和过滤器)

2.保温用三聚氰胺泡沫

3.隔音毯

4.窗帘、座椅靠背用纺织品

5.塑料制品(灯罩、电池外壳)

6.地板(胶水和粘合剂)

7.电缆

8.隔音毯

9.电气设备

10.耐火涂料

11.耐火粘合剂

12.坐垫(海绵)



DIN 5510-2轨道车辆防火试验方法:

铁路部件的防火试验,小部件(手柄、AD面板)

-试验方法:DIN 53438 -可燃材料试验;对小火焰点火有反应

-分类:S1(拉手、扶手等)小部件

测试方法: DIN 53438-1、DIN 53438-2、DIN 53438-3

等级评定: 从喷灯火焰击中点开始测量,小元件上形成的焰峰不超过15cm.



铁路构件结构(密封、地板、墙壁)的防火试验

试验方法:DIN 54837——轨道车辆材料、小部件和部件部分的试验——使用燃气燃烧器测定燃烧性能

-分类:S2-S5, ST1-ST2, SR1-SR2

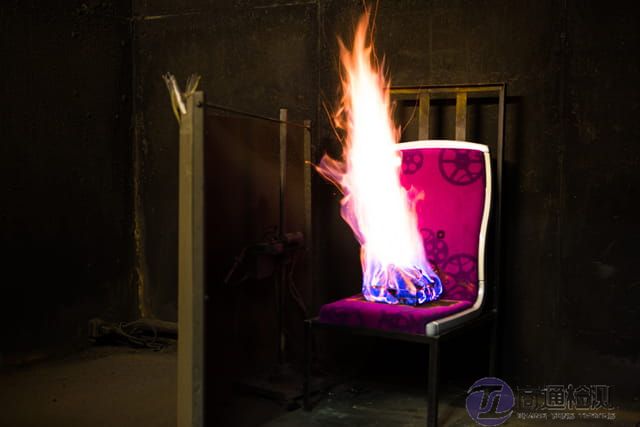

 座椅燃烧测试

S2-S5燃烧等级:

燃烧等级S2S3S4S5
破坏的长度≤30 cm≤25 cm≤20 cm0 cm
续焰Extinguishafter testAfterflame≤100sAfterflame≤10sAfterflame=0s


铁路部件的防火试验,地板(包括胶粘剂和胶水

试验方法:ISO 9239-1地板的燃烧反应试验——第1部分:使用辐射热源测定燃烧行为:SF1-SF3

分类  SF1  SF2  SF3
CHF  ≥2.5kw/m2  ≥2.5kw/m2  ≥4.5kw/m2
 --  ≤2500%min  ≤750%min

ST1-ST2溶滴等级:

溶滴等级ST1ST2
滴落Yes, 余焰>20   s没有滴落

SR1-SR2烟雾等级:

烟发展等级SR1SR2
Int. ≤ 100 %*minInt. ≤ 50 %*min
注:烟毒性试验根据新版DIN 5510-2:2009:05, DIN EN ISO 5659-2,烟毒性试验(FTIR毒性测定):FED<1


DIN 5510-2 电线电缆防火测试-试验方法:

DIN EN 60332-1-2单根燃烧测试

DIN EN 50266-2-4/5 成束燃烧测试

DIN EN 61034-2 烟雾密度测试

DIN EN 50305 烟雾毒性测试



DIN 5510-2相关标准:

DIN 4102-1:建筑材料和构件的防火性能。第1部分:建筑材料的分类。要求和试验

DIN 4102-8:建筑材料和构件的燃烧性能。第8部分:小型试验炉

DIN 5510-1:轨道车辆防火防护。第1部分:防护等级。防火措施

DIN 5510-4:轨道车辆防火。第4部分:车辆设计;安全要求

DIN 5510-5:轨道车辆防火。第5部分:电气设备;安全要求

DIN 5510-6:轨道车辆防火防护-第6部分:辅助措施。紧急制动操作功能;信息系统。火灾警报,消防设备;安全要求

DIN 53438-1可燃材料的测试;对小火焰点燃的反应;通用数据

DIN 53438-2可燃材料的测试;对小火焰点燃的反应;边点火

DIN 53438-3可燃材料的测试;对小火焰点燃的反应;表面点火

DIN 54341:公共交通铁路座椅测试;用纸枕点火源测定燃烧行为

DIN 54837:轨道车辆用材料、小部件和部件部分的试验,使用燃气燃烧器测定燃烧性能

DIN EN 597-1:家具-床垫和软垫床座的可燃性评估,点火源:闷烧香烟

DIN EN 597-2:家具-床垫和软垫床座的可燃性评估,点火源:火柴火焰当量

DIN 1021-1:家具-软垫家具可燃性的评估,第1部分:点火源闷烧香烟

DIN 1021-2:家具-软垫家具可燃性的评估,第2部分:点火源匹配火焰当量

DIN EN 13501-1:建筑产品和建筑构件的防火分类,使用火灾反应试验数据进行分类

DIN EN 13501-2:建筑产品和建筑构件的防火分类,使用耐火测试数据进行分类,不包括通风设备

DIN EN 14390:防火试验-表面产品的大型室内参考试验

E DIN EN 45545-2:铁路车辆防火第2部分,材料和部件的防火性能要求

DIN EN 50264-1:铁路应用,具有特殊防火性能的铁路车辆电缆;标准墙壁。第1部分:一般要求

DIN EN 50266-2-4着火条件下电缆的通用试验方法,垂直安装成束的电线或电缆的垂直火焰蔓延试验。第2-4部分:程序。C类

DIN EN 50266-2-5着火条件下电缆的通用试验方法,垂直安装成束的电线或电缆的垂直火焰蔓延试验。第2-5部分:程序。D类

DIN EN 50305:铁路应用具有特殊防火性能的铁路车辆电缆测试方法

DIN EN 50306-1:铁路设施具有特殊防火性能的铁路车辆电缆薄壁第1部分:一般要求

DIN EN 60332-1-2:着火条件下电缆和光纤电缆的试验第1-2部分:单个绝缘电线或电缆垂直火焰传播的试验

DIN EN 60332-2-2着火条件下电缆和光纤电缆的试验第2-2部分:单个小型绝缘电线或电缆垂直火焰传播的试验

DIN 60695-11-10:火灾危险测试第11-10部分:火焰试验- 50w水平和垂直火焰试验方法

DIN EN 61034-1:在规定条件下燃烧电缆烟雾密度的测量第1部分:试验装置。

DIN EN ISO 4589-2:塑料-用氧指数测定燃烧性能-第2部分:室温试验

DIN EN ISO 5659-2:烟雾产生-第2部分:通过单室试验测定光密度

DIN EN ISO 9239-1:地板的燃烧反应试验-第1部分:使用辐射热源测定燃烧行为
