EN 60332-1-2单根电线光缆火焰垂直蔓延试验欧盟标准

 点击:0     |      2023-01-22

EN 60332-1-2电气和光纤电缆在着火条件下的试验第1-2部分:单个绝缘电线或电缆垂直火焰传播的试验,1kw预混合火焰的程序。



根据EN 60332-1-2的防火测试,从火焰蔓延的角度评估电缆的防火性能。主要应用领域是根据欧洲等级系统创建B1ca, B2ca, Cca, Dca和Eca消防等级的分类基础。

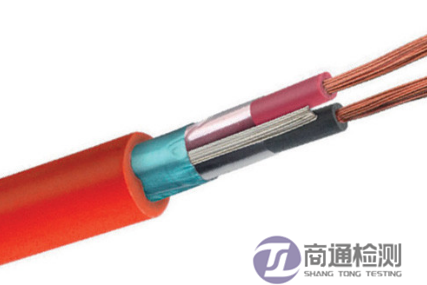

 电缆

EN 60332标准范围:

IEC 60332本部分规定了在火灾条件下测试单个垂直绝缘导体或电缆或光纤电缆的垂直火焰传播电阻的程序。该仪器在IEC 60332-1-1中给出。



注1:

如果需要,对IEC 60332-1-2的测试可以与对IEC 60332-1-3的测试同时进行。

 建议的执行要求载于附件A。



    IEC 60332-1-2规定了1 kW预混合火焰的使用,适用于一般用途,但规定的程序可能不适用于测试小的单个绝缘导体或总截面小于0.5 mm²的电缆,因为导体在测试完成前熔化,或者不适用于测试小的光纤电缆,因为电缆在测试完成前断裂。在这些情况下,建议采用IEC 60332-2-2中规定的程序。



注2:

    由于使用绝缘导体或电缆可以减缓火焰的传播,并符合本标准的推荐要求,这本身不足以在所有安装条件下防止火焰的传播,因此建议在传播风险较高的地方,例如在长时间垂直运行的电缆束中,也应采取特殊的安装预防措施。不能因为电缆的样品符合本标准中推荐的性能要求,就假设一堆电缆将以类似的方式表现。(参见IEC 60333 -3系列。)

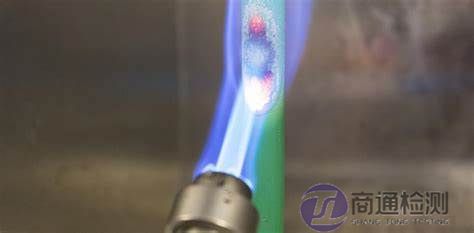

 EN 60332防火测试

EN 60332测试方法:

试样应被拉直,并在垂直位置用适当尺寸的铜线固定在两个水平支架上。燃烧器的位置应使火焰内蓝色锥体在距离上水平支架下边缘(475±5)mm处击中试样表面,而燃烧器与试样垂直轴呈45°±2°角。火焰应用时间取决于电缆直径。



•电力电缆。绝缘导体和电缆,例如电力供应。



•控制和通信电缆-电线,对称电缆和金属导体同轴电缆,用于例如。电信、数据传输、射频、视频通信及信号控制设备。



光纤电缆-适用于电信、数据传输、射频、视频通信以及信号和控制设备。


EN 60332-1-2线缆单根燃烧测试结果评定标准:

a.电缆上端的破坏范围不能超过距上夹具50mm处。

b.电缆下端的破坏范围不能超过距上夹具540mm处。



如果这个两个测试结果有一个没有通过,被认为EN 60332-1-2测试失败。

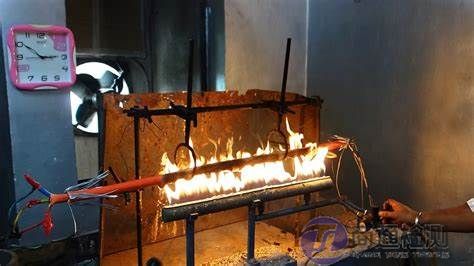

 EN 60332测试方法

光纤电缆CE认证:

在欧盟,建筑产品必须根据建筑产品法规(CPR)进行CE认证标记。



产品标准EN 50575覆盖的电缆受到CPR的影响,这就是为什么CE认证标志是在欧盟范围内销售的电缆的要求。



CE认证标志的基础是根据EN 13501-6进行的防火分类。这包括根据EN 60332-1-2方法进行的防火测试,该方法构成了B1ca、B2ca、Cca、Dca和Eca火灾等级的基础。



除了CE标记的好处外,该方法还提供了有关电缆防火性能的重要信息,因此经常用于产品开发和工艺优化。



    电缆可燃性测试可以帮助您评估电线和电缆的质量和安全性,我们进行有效、高速的测试,使您产品顺利进入欧盟市场。有关IEC 60332-1-2可燃性测试或其他测试服务的更多信息,请在线联系我们或索取免费报价。
