CE认证标准-EN 60335第1部分定义了家用和类似用途电器如何满足“低压指令”和其他法规的总体要求
      当设计满足EN 60335的要求时,工程师必须采用不同的思维方式。与熟悉的IT和医疗标准相比,不仅某些设计限制有所不同,而且潜在的用户和最终产品也更加多样化。在安全评估中,通常必须同时考虑多个故障以及EMI的影响。

标准EN 60335范围:
      EN 60335第1部分是家用和类似用途电器的安全标准,其中定义了这些类别的产品如何满足“低电压指令” LVD 2006/95 / EC和其他“机械指令” 2006 / 42 / EC或相关的“建筑产品指令” 89/106 / EEC。认识到这样一个事实,即典型的家庭将拥有旨在用于许多不同用途的各种电气设备。

      由于产品的类型和用途变化很大,因此不常见的是,EN 60335目前包括114个“第2部分”标准,涉及从玩具到杀虫剂再到“剪刀式”园艺剪等特定产品的要求。为此原因,还必须参考相关的“第2部分”文档,并且优先于第1部分的“一般要求”。标准EN 60664-1,“低压系统中设备的绝缘配合”。原则,要求和测试也经常被引用。
家电CE认证
      现代厨房可能具有标准涵盖的“专业”等级的设备,同样,商业场所也可以配备用于国内市场的设备;例如旅馆,商店,办公室以及具有“家政服务”功能的任何地方,例如养老院。该标准也涵盖了这些领域,办公室,家庭和医疗之间的区别越来越模糊。甚至包括户外设备,例如电子围栏控制器。

      适用性的另一层是预期的用户。EN 60335涵盖了由一般公众处理和操作的设备,但特别不包括针对3岁以下的极小的儿童,3岁至8岁的无监管的幼儿以及具有广泛和复杂残疾的极脆弱人群的规定。

通常,EN 60335涵盖的额定输入电压不超过250 VAC单相和480 VAC三相以及电池供电的设备,但某些特定的家用产品(例如电动工具)则由其各自的标准涵盖。该标准特别不适用于音频,视频和类似的电子设备,医疗用器具,手持式电动工具,个人计算机和类似设备或便携式电动工具。


电源设计的实际意义
      EN 60950,EN 60065及其后续版本EN 62368是应用于信息技术和视听设备的通用标准,EN 60601与医疗等效。满足这些标准的电源产品不一定满足EN 60335的要求,尽管在某些方面EN 60335的要求不那么严格。

      例如,EN 60950允许> 0.4 mm的固体绝缘,以便在几乎没有条件的情况下增强对可触及零件的绝缘,但EN 60335的默认值为> 2 mm,除非对材料进行特殊评估以及48小时干热测试和随后的高压介电测试。即使在此之后,该标准对于经受II类过电压环境的设备仍然要求> 0.6 mm,对于III类环境要求> 1.2 mm。


另一个示例差异是爬电距离和电气间隙。当隔离两端的工作电压具有大于30 kHz的周期性波形时,如开关式电源通常会出现这种情况,则EN 60335参考IEC 60664。

      IT标准EN 60950和医学IEC 60601对此规定较少,仅使用“实际rms或dc”,而较新的标准EN 62368也参考IEC 60664。爬电距离的差异是最小覆盖值,如图表中所示,对于任何级别的基本隔离/加强隔离的污染度(PD)1环境。分别将污染等级2和3的值乘以1.2和1.4。

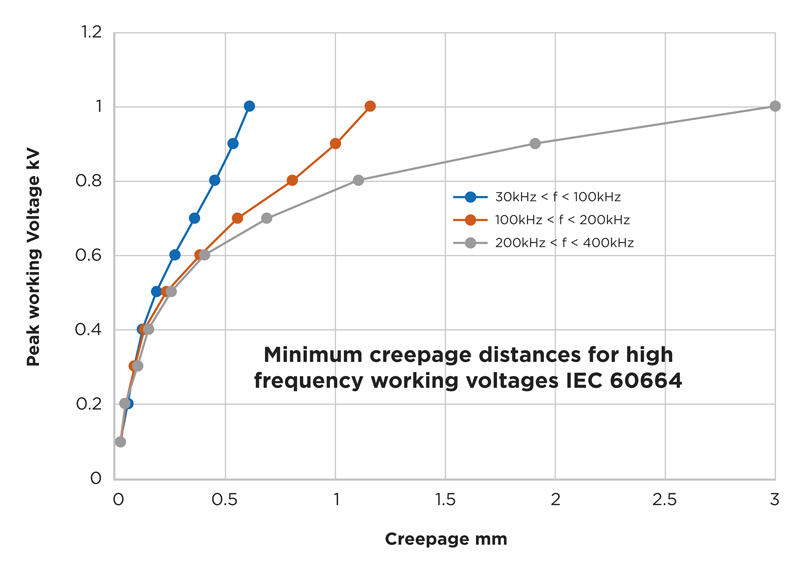

爬电距离取决于频率,而不仅取决于电压
      实际上,最小值仅覆盖了较高频率和电压的EN 60335默认值。例如,EN 60335在1 kV工作电压下需要2.4 mm PD1,基本绝缘。在这种情况下,如果频率高于200 kHz,则适用于3 mm爬电的高频峰值。

      否则,EN 60335在某些领域不太严格。例如,与EN 60950相比,“基本”电平耐压测试为1250 Vrms,而与1500 Vrms相比,间隙距离要小一些,并且接地阻抗测试电流为25 A而不是32A。EN 60335的SELV为但是,与IT标准的60 V相比,无负载时在50 V时更低。EN 62368是EN 60950的替代品,无论如何都没有采用该概念,而是指能源(ES)限制,其中认为安全的最大电压取决于预期电流和频率。

二次故障保护
      在最新版本中,EN 60335-1标准的编写者已经了解了现代家用设备的最新情况。它可能是“智能的”并具有电子控件,甚至可能已连接互联网。电子设备现在可能是设备固有安全措施的一部分,例如,许多开/关控制现在是处理器的数字输入,使产品进入“待机”模式。如果电子设备正在监视温度并且依靠该ON / OFF控制来断开设备,则电子设备当然是安全的一部分。因此,该标准与历史有所不同,因此将电子设备中的故障与其他地方的单个故障(实际上是两个故障)结合起来考虑。

      电子设备故障可能只是因为没有定期更换在断电期间使处理器处于活动状态的纽扣电池-我们可能都对此感到内gui。为了对此进行测试,该标准要求具有保护性电子电路(PEC)的设备要经受缓慢降低的输入电压,使其达到丧失功能但断开备用电池的水平。

产品必须保持安全。PEC中的其他硬故障与“第一”故障(例如基本绝缘的桥接)一起施加,再次检查是否没有危险。可以想象,可能的故障组合成倍增加,需要对测试内容进行仔细的工程判断。

这与IT和医疗安全标准形成对照,后者仅在出现单个故障后才寻求安全操作。

EMI引起的故障
      例如,符合IT和医疗标准的设备必须符合EMC指令2014/30 / EU的规定,该规定要求符合定义EMI及其EN 61000-4系列中的严重性的适当标准。根据产品是否继续运行,中断或失败将其分类。但是,不会评估破坏设备中其他安全保护功能的故障。在EN 60335中再次考虑到这一点,因为认识到环境没有得到很好的控制,设备可能得不到日常维护。因此,任何PEC都会发生故障,然后进行EMC测试以检查安全隐患。

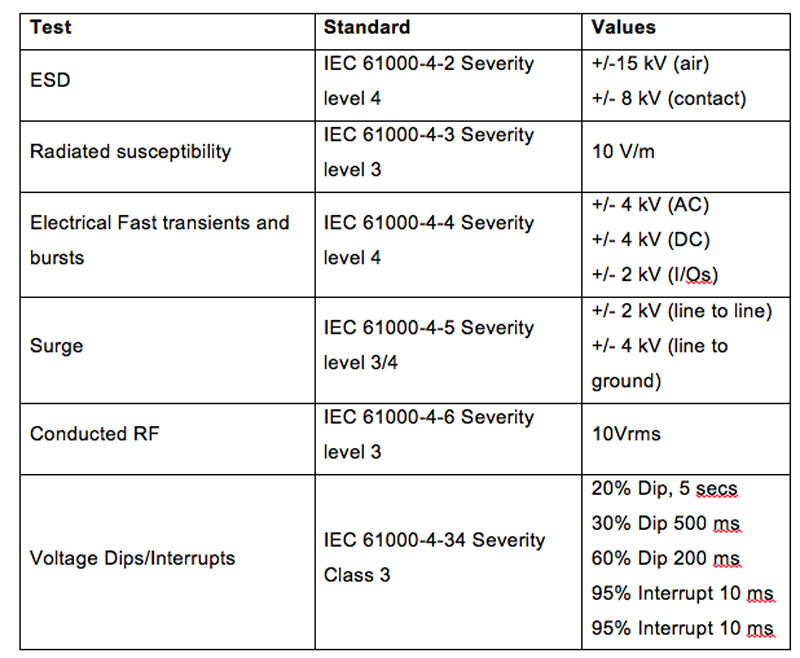

      通常会根据EN 61000将EMI的严重性级别设置为较高(请参见表1),并且在测试过程中,很明显,要断开主电源输入上的电涌放电器。这样做的理由是,这些组件可能具有磨损机制,不能假定在服役一段时间后仍然有效。现在,我们遇到了三种“异常”情况,即PEC失效,电涌放电器磨损和EMI电涌或瞬态。
典型EMC测试的严重性级别很高

      因此,集成电源产品必须设计成在没有避雷器的情况下承受这些压力,并且不能以危险的方式失效或引起失效。它们也必须不通过从第一个PEC故障设置的安全待机或关闭状态切换到工作状态来对EMI刺激和PEC故障做出响应。

软件与安全
      满足EN 60335的家用设备的特定要求是,产品的任何软件或固件控制都应在单一故障条件下并施加EMI时具有鲁棒性。该软件不应有任何系统性的“错误”,并且应接受开发中的验证和确认程序,以确保安全性不会受到损害。包含程序电子设备的硬件需要使用故障模式和效果分析(FMEA)进行评估。所有这些都存在现有的第一个故障和EMI,并且在程序执行中任何确定的关键点都存在。

为了提供全面的保护,可能需要添加冗余硬件或有效的自检和报告方案。

电源产品中的最新技术通常包括带有现场可更新固件的数字处理和控制。当然这也会受到影响。

EN 60335当然可以解决现代家用设备的现实问题,也许将来的版本也需要解决其无线连接的安全隐患。

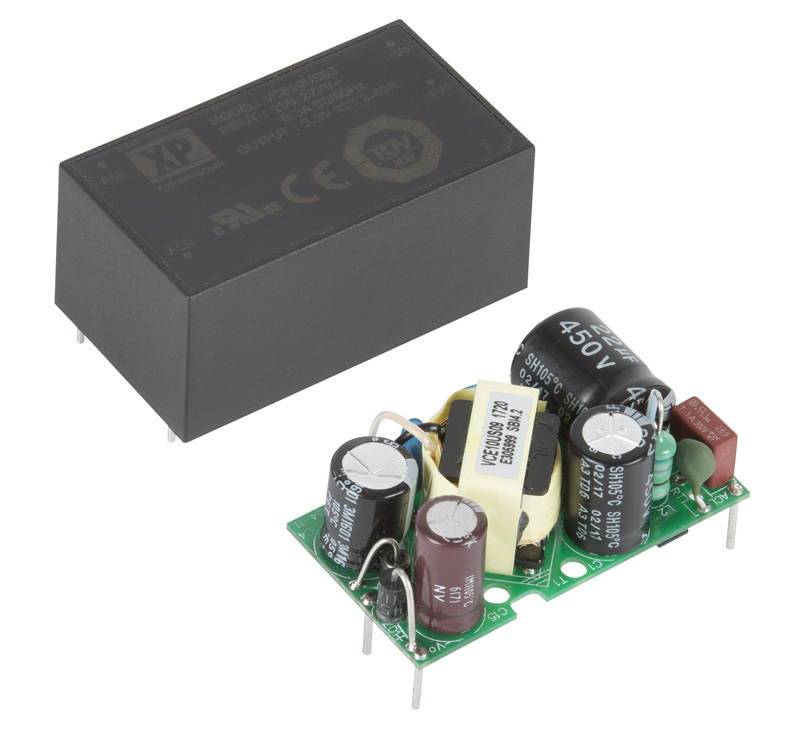

3瓦VCE03系列符合EN 62368和EN 60335

      与电源设计师和制造商合作,具有将电源产品集成到EN 60335应用中的丰富经验,可简化终端设备的EMC和安全认证流程,从而缩短产品上市时间并节省新家用电器的成本。XP的产品已成功用于加热应用,泵,干手器,热交换器和许多其他需要EN 60335认证的产品,额定功率范围为3到数百瓦。
