EN 55032和CISPR 32多媒体设备EMC测试要求

时间:2019-08-09 21:37 作者:admin 点击:

      EN 55032和CISPR 32是特定的EMC产品标准,涵盖多媒体设备的 EMC一致性测试。包括信息技术设备(ITE),音频和视频设备,广播接收器和组合。

EN 55032和CISPR 32 ITE它对欧盟的EMC产品测试有何影响?
      EN 55032是商业和消费电子产品的产品标准,EN 55032取代EN 55013,EN 55022和EN 55103-1。2017年3月任产品,它的第二个后旨在为欧洲(EU)市场即CE标志,对reviously对EN 55013测试,EN 55022或EN 55103-1必须符合EN 55032的要求。

      EN 55032于2012年首次发布,随后被添加到官方期刊(OJ),并且现在可用于产品EMC测试要求的CE符合性声明。 ACMA还接受AS / NZS CISPR 32:2013的法规符合性标志(RCM)以及CISPR 32 Ed 1.0和EN 55032:2012。

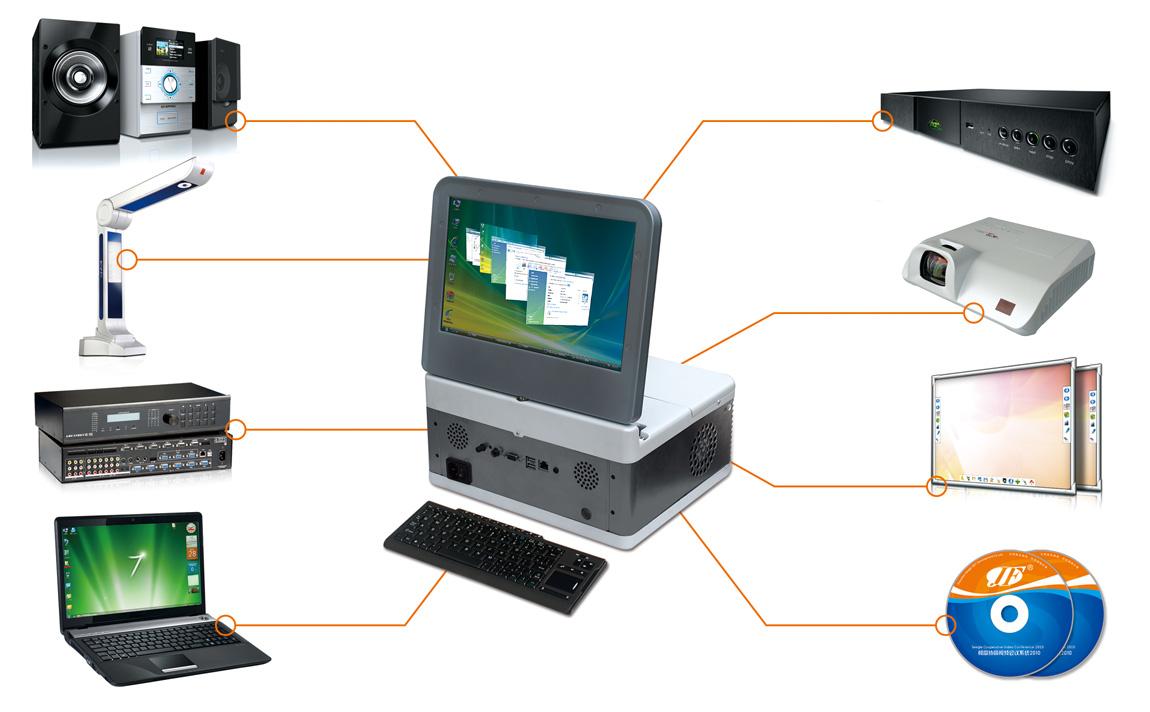

多媒体设备EMC测试
EN 55032取代了哪些标准?
EN 55032取代了其他几个目前已接受的EU/CE产品标准。

正在逐步淘汰和更换的三个产品标准是:
CISPR 13或EN 55013 - 声音和电视广播接收器及相关设备
CISPR 22或EN 55022 - 信息技术设备
EN 55103-1 - 电磁兼容性 - 专业用音频,视频,音频 - 视频和娱乐照明设备的产品系列标准 - 第1部分:辐射。

2017年3月5日,EN 55013,EN 55022和EN 55103-1将不再提供符合性推定,如果您正打算出售的产品在欧盟后2次2017年三月的你应该要求EN 55032为您的辐射和传导排放标准的多媒体设备。

多媒体设备抗扰度测试的变化
      EN 55032仅是多媒体设备辐射和传导发射的产品标准。然而,该产品类别尚未正式发布更新的免疫产品标准。但是,EN 55035将取代EN 55024(IT设备),EN 55020(广播接收器)和EN55103(音频和演播室设备)。 EN 55035尚未列入EU OJ,因此不能用于显示CE标志的EMC抗扰度测试合规性要求。

EN 55032的一些测试更改是什么?
      这些方法的一些变化是用于EN 55013之前的“功率扰动测量”。不再允许量化电缆辐射的方法。这与FCC对此EMC测试方法的裁决有关。环回电缆的长度至少为2米。带金属屏蔽的光纤电缆现在需要传导发射。行使多媒体视频的方法已经统一。

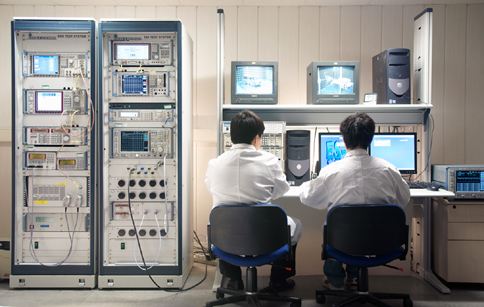

EMC测试
这取决于视频应用程序和功能的类型。EMC可以提供以下测试信号:
1.RF输入(用于可选通道/频率上的数字电视信号的电视天线)
2.VGA
3.零件
4.HDMI
5.VGA
6.音频
此外,所有视频信号都具有正确的指定红色测试图案,带有移动元素和音频。

EN 55032测试限制包括每个端口的以下限制:
1.外壳和相关电缆的辐射发射。
2.交流电源端口进行排放。
3.有线网络端口传导以太网等发射。
4.具有金属屏蔽或张力构件的光纤端口传导发射。
5.广播天线端口传导发射,如FM接收器。

注意:没有直流电源端口限制,然而,如果产品具有由专用AC / DC电源转换器供电的DC电源端口,则其被视为AC电源端口。如果直流电源端口用于通信,则可能适用传导发射有线网络限制。一个例子包括以太网供电(POE)。

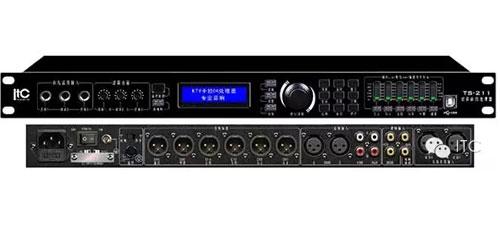

音频设备
EN 55032:2012(1.0版):
1.替换现有的CISPR 13 / EN 55013,CISPR 22 / EN 55022和EN 55103-1
2.多媒体设备(MME)定义为。信息技术设备,音频设备,视频设备,广播接收设备,娱乐照明控制设备或组合。
3.在150 kHz至30 MHz范围内的传导发射(电力线和电信端口)(与CISPR 22 / EN 55022相同)
4.在30 MHz频率范围内的辐射发射,最高可达6 GHz。
5.传导发射(对称模式传导发射)。在有线网络端口上,光纤端口带有金属屏蔽。或者在150 kHz至30 MHz频率范围内的张力构件和天线端口。
6.传导发射(非对称模式传导发射)。在电视广播接收器调谐器端口上有一个可访问的连接器,RF调制器输出端口。和FM广播接收器调谐器端口在150 kHz至30 MHz频率范围内具有可访问的连接器(与CISPR 13 / EN 55013一样)。
7.不再需要CISPR 13 / EN 55013的干扰功率测量。
8.根据国际电联无线电规则无线电传输被排除在外。

EN 55032:2015(2.0版)更改
1.包含家庭卫星接收系统室外单元的限制(来自CISPR 13)。
2.对于家庭卫星接收系统的室外单元,需要测量高达18GHz的辐射
3.无需测量广播接收器的每个接收信道的差分电压发射。仅测量产生最高排放的通道。确定了预扫描/调查测量。
4.甲完全消声室(FAR),TEM波导和RVC(混响室)可被使用。改进了对方法的要求和有效性的指导。
5.对于EUT,测量安排更加明确(附件D)。包括处理测量安排。适用于壁挂式,手持式,天花板安装或作为桌面设备佩戴在车身上。
6.现在,辐射发射限值表中定义了3m限值
7.线性平均检测器,如CISPR 16-1-1:2010第6章中所定义。必须用于平均测量,即CISPR平均检测器。
