机器的用户界面符合EN 60204-1标准

时间:2019-08-09 21:41 作者:admin 点击:

标准EN 60204-1(机械安全 - 机器电气设备)规定了安装在控制设备和开关设备外壳上的设备的规则。他们可以区分:

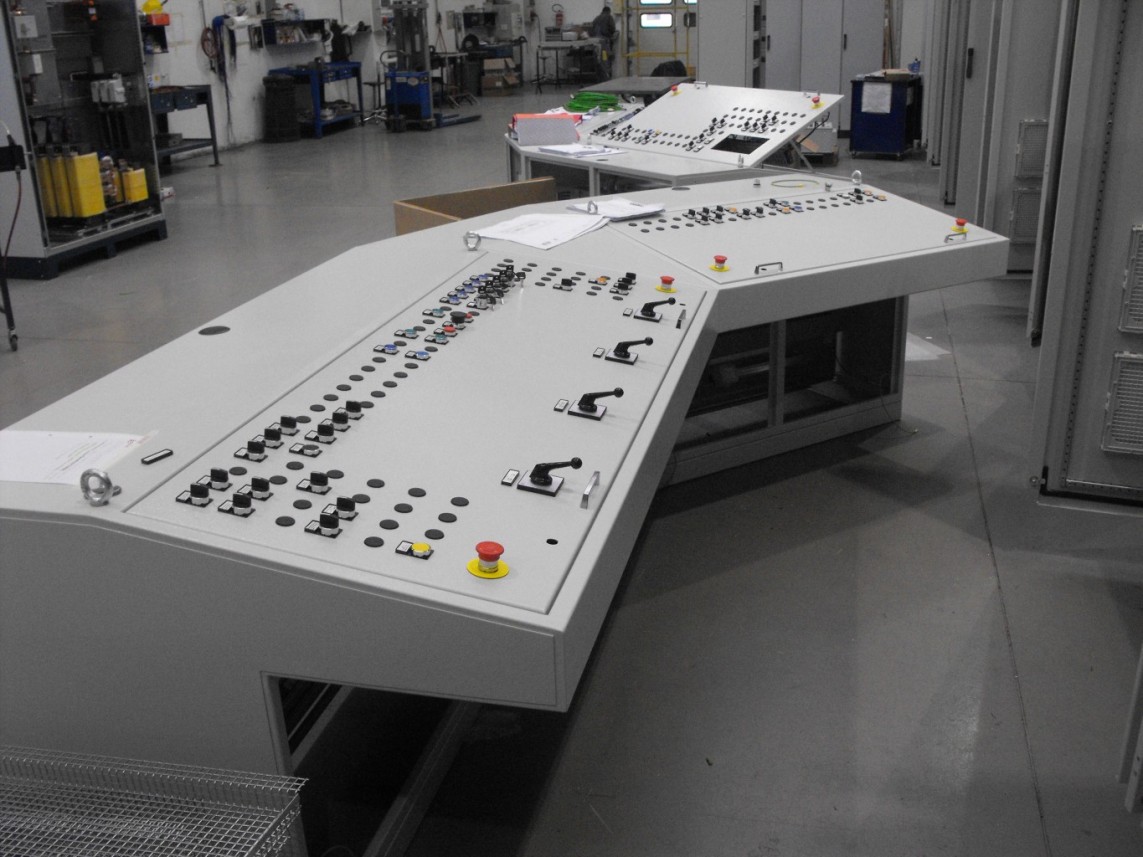

机器用户界面EN 60204-1标准

按按钮
指示灯和显示屏
关于按钮颜色的标准说明如下:
颜色 含义 说明
红色 在发生危险的紧急情况时启动 紧急停止
黄色 异常 在发生异常情况时启动 干预以抑制异常情况或重新启动中断的自动循环
蓝色 强制性 要求采取强制措施的条件 重启
绿色 正常 驱动启动正常条件 启动/开启或正常运行状态
白色 未指定任何指定含义 用于除紧急停止之外的一般启动功能 开始/开启(首选白色)e停止/关闭(首选黑色)
灰色
黑色

关于紧急停止执行器,标准规定:“ 如果执行器周围存在背景,则此背景应为黄色。”这与标准EN 13850完全不符,后者允许背景不同颜色。

关于指示灯或闪烁的灯和显示器,标准规定:
颜色 含义 说明 行动
红色 危险情况 关闭机器供电,警惕危险情况并远离机器
黄色 异常 异常或即将发生的危急情况 监测和/或干预(例如通过重新建立预期的功能)
蓝色 强制性 指示需要操作员采取行动的条件 强制行动
绿色 正常 正常情况 可选的
白色 中性 其他条件 监控
此外,该标准规定:“机器上的指示塔应从上到下按以下顺序具有适用的颜色; 红色,黄色,蓝色,绿色和白色。“

但是,由于浅黄色可能与白色混淆,因此通常用橙色代替。

该标准还规定:“ 应选择和安装指示灯和显示器,使其从操作员的正常位置可见。”

然后,关于发光的按钮,标准规定:“ 如果难以分配合适的颜色,则应使用白色。无论照明状态如何,主动紧急停止执行器的颜色应保持为红色。“

最后,“用于视觉或听觉设备的电路用于警告即将发生的危险事件,应配备检查这些设备可操作性的设施。”
