监控摄像头CE认证中的电磁兼容(EMC)测试详解

 点击:0     |      2025-08-20


   监控摄像头 CE 认证是其合法进入欧盟市场的强制要求,既确保产品符合欧盟相关安全、电磁兼容及数据合规标准,又能提升市场信任度与竞争力,规避法律风险。

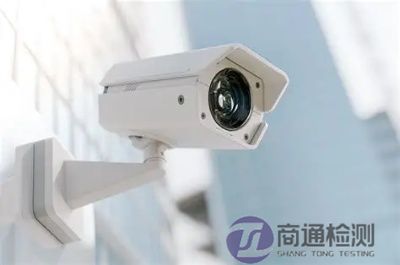

监控摄像头CE认证

 一、监控摄像头CE认证EMC测试法规框架

1. 核心指令

   - EMC指令2014/30/EU:强制要求所有电子电气设备满足电磁干扰(EMI)和抗干扰(EMS)标准。

   - RED指令2014/53/EU(适用于无线摄像头):额外规范射频性能及频谱使用。

2. 适用标准

   - EN 55032(替代原EN 55022):辐射与传导发射限值

   - EN 61000-6-3(民用环境发射标准)

   - EN 61000-6-1(工业环境抗扰度标准)

   - EN 301 489-1/-17(无线设备专用EMC要求)


 二、监控摄像头CE认证关键测试项目与技术参数

 (一)电磁干扰(EMI)测试

1. 辐射发射(30MHz-6GHz)

   - 测试距离:3m/10m电波暗室

   - 限值要求:

     - 30-230MHz:准峰值≤40dBμV/m

     - 230MHz-1GHz:准峰值≤47dBμV/m

     - 1-6GHz:峰值≤54dBμV/m

2. 传导发射(150kHz-30MHz)

   - 采用LISN网络测量电源端口干扰

   - 准峰值限值:66-56dBμV(随频率递减)

 (二)抗扰度(EMS)测试

1. 静电放电(ESD)

   - 接触放电:±4kV(空气放电±8kV)

   - 判定标准:测试后功能不降级(Class B)

2. 射频场抗扰度(80MHz-6GHz)

   - 场强:3V/m(民用) / 10V/m(工业)

   - 调制方式:80% AM 1kHz正弦波

3. 电快速瞬变脉冲群(EFT/Burst)

   - 电源端口:±1kV(5kHz重复频率)

   - 信号端口:±0.5kV

4. 浪涌抗扰度(Lightning Surge)

   - 线对线:±1kV

   - 线对地:±2kV

   - 波形:1.2/50μs(电压波) & 8/20μs(电流波)


 三、监控摄像头CE认证测试设备与配置要求

1. 实验室资质

   - 需具备ANSIC63.4或CISPR 16-1-4认证的3m法半电波暗室

   - 测量接收机符合CISPR 16-1-1 Class 1精度

2. 被测设备(EUT)布置

   - 典型配置:

     - 摄像头主体+最长标配线缆(≥1m)

     - 配套电源适配器(如有)

     - 视频监控终端(模拟实际负载)

3. 工作模式设置

   - 最大功耗模式运行

   - 持续触发移动侦测功能

   - 视频分辨率设置为最高档

CE认证

 四、监控摄像头CE认证设计优化关键点

1. PCB布局

   - 关键信号线距板边≥5mm

   - 高速信号线实施3W规则(线间距≥3倍线宽)

2. 滤波设计

   - 电源输入端部署π型滤波器(共模电感+2×100nF Y电容)

   - 视频输出端加装铁氧体磁珠(阻抗≥100Ω@100MHz)

3. 屏蔽措施

   - 金属外壳接缝处使用导电泡棉(缝隙≤λ/20,6GHz对应2.5mm)

   - 透镜开口加装透明ITO导电膜(表面电阻≤10Ω/sq)


 五、常见问题解决方案

1. 辐射超标(特定频点)

   - 案例:433MHz超标12dB

   - 对策:在MCU晶振电源脚添加10Ω电阻+100pF电容组合

2. ESD重启故障

   - 案例:接触放电±4kV导致系统复位

   - 对策:

     - 复位线增加TVS二极管(SMAJ5.0CA)

     - 软件增加看门狗抗干扰算法

3. 无线摄像头频偏

   - 案例:2.4GHz WiFi频偏超过±50kHz

   - 对策:优化PLL环路滤波器参数(带宽≤100kHz)
