积分球测试介绍:

   积分球也称为Ulbricht球,是一种光学元件,由一个中空的圆柱形空腔组成,空腔内部有白色漫反射涂层,并有小孔作为入口和出口。均匀散射或扩散冲击是其相关属性。积分球系统可以方便地测量光通量和辐射功率,进而用于测试各种照明产品。


球体在光度学中有广泛的应用,在大多数应用中,这些通用的光学元件与其他光电设备如光度计和辐射计一起使用。在研究实验室里,积分球可用于测量材料的透射率或反射率。球体也通常用于电子成像设备的校准和光测量。

积分球测试

积分球反射率测量方法:

    将样品保持在0度端口中,并用入射光束照射,以确定通过180度端口的反射率。球体在空间上整合总反射辐射,并用挡板检测器进行测量。反射的镜面辐射可以通过利用样本保持器来清理,该样本保持器使用垂直入射来反射任何入射的镜面辐射。


“镜面加漫反射”反射率可以使用8入射样品架来测量。通过测量两者并取其比值,可以计算出已知标准样品的反射率。为了避免样品反射率引起的错误,样品和标准品应具有相同的反射率。双光束系统可以用来消除这种潜在的测量误差源。探测器安装在一个90度的端口上。


总流量的测量:

    光源(如灯)产生的总光通量是通过将光源置于光学元件内部来测量的,光线被球壁多次反射,直到被光电探测器探测到。这种光度概念在工业中广泛用于比较光源的流明输出,以进行制造质量控制。这种配置所需的其他基本元件包括明视觉响应检测器和漫射器。


积分球透射比的测量:

入射到样品上并穿过样品的光称为透光率。如果样品具有低散射性(如干净的稀释溶液),几乎所有未被吸收的光都将被透射。除了反射率测量之外,使用积分球时要考虑的另一个重要因素是透射率测量。


以下是测量方法:

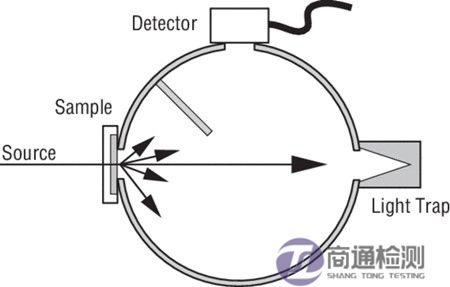

   透射率可以通过收集来自样品的透射辐射来评估,该样品保持在具有4端口的0度端口中积分球。辐照后,样品与球体外部的直接源测量进行比较。检测器通过挡板屏蔽非集成传输,未散射的成分通过安装在180度端口上的光阱去除。总积分散射、荧光、体散射、前向和后向散射以及总积分散射都可以被测量。探测器安装在一个90度的端口上。


光谱辐射通量的测量:

为了测量光源产生的光谱辐射通量,积分球与光谱辐射计一起使用。该配置与测量总光通量的配置相同,只是用光谱辐射计代替了光电探测器。此外,这种设置适用于测量显色指数、相关色温和色度坐标。


测试成像传感器:

    球形端口允许该光学元件用作均匀的光源漫射体,来自漫射源的均匀辐照度可用于测试成像系统,如CCD相机或阵列探测器。这种应用的设置是通过将灯放置在球体内部来实现的。灯的选择取决于所需的辐射度。对于这种配置,不需要检测器。


激光功率测量:

    球体广泛用于实验室和工业中的激光功率测量,这些光学元件适用于测试高功率和低功率工业激光器。进行激光功率测量时,正确使用挡板有助于防止直接看到激光热点。空间积分使得积分球成为测试激光二极管和其他呈现非对称和发散特性的设备的合适选择。此外,球体涂层的高反射率有助于保护表面材料免受极端高温的影响。


测试固态照明产品:

    LED灯和其他固态照明产品的性能特征是通过测试和评估光源产生的光效和总光通量获得的,使用积分球可以获得比色数据和总光通量的精确测量。尽管这些光学元件能够精确测量上述参数,但是它们不能测量光束的空间分布。为了测量这些光源的性能特征,球体通常与测角光度计一起使用。测角光度计可以精确测量空间分布。
