激光防护眼镜CE认证EN 207激光用户标准指南

时间:2020-03-13 11:01 作者:admin 点击:

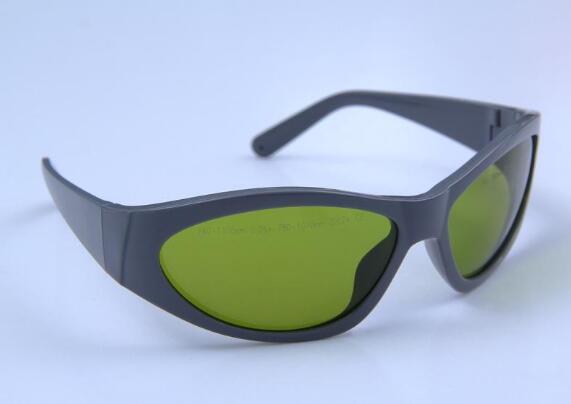

激光防护眼镜CE认证
      激光防护眼镜在欧盟出售的所有产品都必须带有CE认证标志,出售未经CE标志的产品是违法的。对于激光安全眼镜,这表示符合个人防护设备(PPE)指令的激光防护要求。从理论上讲,制造商可以使用自己的标准来表明符合该指令,只要他们可以证明自己的标准足够严格,就可以在实践中始终对眼镜进行EN 207 1(或EN 208 2)的测试和认证。
激光防护眼镜CE认证
      此类测试必须由政府认可的测试机构进行-这些标准不允许进行自我认证。因此,自1997年EN 207成为统一的欧洲标准以来,在欧洲合法销售的所有激光防护眼镜都已获得EN 207或EN 208的认证。

尽管EN 207已有8年的历史了,但仍常常人们不太了解。因此,我们在这里写一个简短的解释,以帮助激光安全眼镜的用户。

激光防护眼镜CE认证检测项目:
1.光密度规格
      在EN 207之前,激光防护镜通常由其光学密度(OD)来指定,这仍然是一种广泛使用的方法,尤其是在美国(光学密度通常是唯一可用于眼镜的防护信息)。眼镜的OD值是给定波长下衰减因子的对数。因此,将Nd:YAG激光辐射衰减1,000,000倍的眼镜在1064 nm处的OD为6。

使用光密度指定眼镜的方法包括计算出激光的最大可及发射量,然后将其除以激光辐射的最大允许曝光量(MPE)3。该数字的对数是眼镜的最小所需外径。

2.光密度规格的局限性
      如果考虑使用在10600 nm处发射的高功率CO2激光器以及在相同波长下OD> 6的某些聚碳酸酯眼镜,则可以用图形方式说明此方法的问题。该波长的1级无障碍发射限值为10 mW,因此该功率在所有曝光条件下都是安全的。

      因此,我们可能期望眼镜能够保护我们免受CO2激光产生的1,000,000 x 10 mW = 10 kW的伤害。但是,如果将眼镜放在几百瓦的CO2激光束中,我们会发现它很快被破坏并且几乎没有保护作用(即使20 W的光束也会立即烧毁眼镜)。

3.损坏阈值
      因此,我们看到,光密度本身并没有考虑到用于保护我们免受激光辐射的材料的损伤阈值-即眼镜将要提供的功率或能量密度(W / m 2或J / m 2)经受。EN 207是为解决此问题而编写的,同时考虑了光学密度和眼镜的损伤阈值。

激光防护眼镜CE认证EN 207标记说明:
经过EN 207测试后,激光防护眼镜获得了各种标记,这些标记印在眼镜上,并指定了在不同波长下眼镜可以保护的最大功率和能量密度。例如,眼镜可以标记为:
DI 750-1200 L5
R 750-1200 L6
M 750-1200 L4

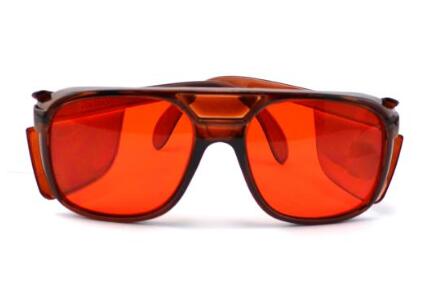

激光防护眼镜


这意味着在750-1200 nm的波长范围内,眼镜具有以下等级:
D L5 I L5 R L6 M L4

D,I,R和M表示CW或不同的脉冲长度,如下所示:

d -- 连续波(CW)
一世 -- 脉冲长度> 100 ns的脉冲,“长脉冲”
[R -- 脉冲长度> 1 ns和<100 ns的脉冲,“ Q开关”
中号 -- 脉冲长度<1 ns的脉冲,“飞秒” 4

“ L数字”(L5,L6,L4等)指的是眼镜所指定的最大功率或能量密度。实际值必须从EN 207中的表B1中查找(出于版权原因,我们无法在此处复制)。对于上面给出的眼镜标记,值是:

连续波 -- 1兆瓦/平方米D L5
长脉冲 -- 500焦耳/平方米I L5
Q开关 -- 5 kJ / m2 R L6
飞秒 -- 1.5焦/平方米M L4

      L数增加1将使功率和能量密度值增加一个数量级。但是请注意,EN 207将L编号表细分为三个波长范围,即180-315 nm,315-1400 nm和1400-1,000,000 nm。上面显示的L数与功率/能量密度之间的关系仅适用于315 -1400 nm波长区域。对于其他波长,请参阅EN 207。

L值和光密度
      除了能够承受激光束的功率而不被破坏之外,滤光片还必须能够衰减激光束以进行保护。在EN 207测试期间,为了使滤光片获得L等级,滤光片在指定波长下的光密度必须超过L值。因此,在上面显示的示例中,我们可以推断出眼镜在750-1200 nm的波长范围内的OD> 6(因为在此波长范围内的R L6等级)。但是,我们不必担心计算MPE和可及发射,因为已经为每个L号指定了最大功率/能量密度。


要为您的激光器指定适当的L号,请执行以下操作:
1.确定在合理可预见的情况下一个人可能要暴露的最小激光束直径
2.计算此时的光束横截面积
3.通过将激光的平均功率除以光束面积来计算此时的平均功率密度。
4.从EN 207的表B1中查找所需的L编号,在此编号前加上D。

对于脉冲激光器,另外:
1.通过将每个脉冲的能量除以光束面积来计算能量密度5。
2.从EN 207的表B1中查找所需的L号。在此之前,对于长脉冲使用I,对于Q开关使用R,对于飞秒激光器使用M。
3.因此,532 nm激光以10 kHz的频率发射1 mJ,7 ns的脉冲并具有2 mm的最小可访问光束直径,将需要具有以下最低规格的眼镜:
D 532 L6(相当于10 MW / m2)
R 532 L5 (对应于500 J / m2)

请注意,对于脉冲激光器,眼镜必须具有正确的I,R或M规格(取决于脉冲长度)和正确的D规格,以确保适用于激光器。


注意:本文旨在帮助激光用户,激光安全官和激光保护顾问更好地理解EN207,本文不旨在对该主题进行详尽的研究。

EN 207个人眼睛防护。过滤器和护目镜,防止激光辐射(激光护目镜)
EN 208个人眼睛防护。护眼镜,用于在激光和激光系统上进行调节工作(激光调节护眼镜)
由EN 60825-1中的表6给出
实际上,还包括皮秒脉冲。
对于315-1400 nm范围以外的“飞秒”激光器,您将需要计算峰值功率密度。
