LED灯EMC认证案例研究

 点击:191     |      2019-05-04
LED灯EMC认证案例研究

LED灯具有各种形状和结构。设计通常由LED灯的应用来定义。本文对简易办公室灯具的建设进行了检验,确定了主要的排放源。

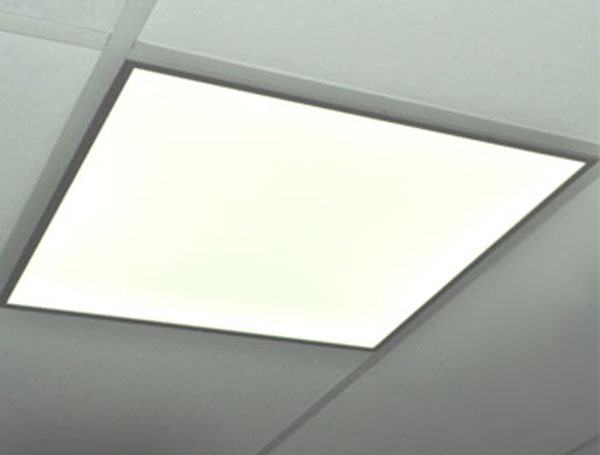

办公室LED灯
办公室LED灯


办公室灯
办公室LED灯,近距离

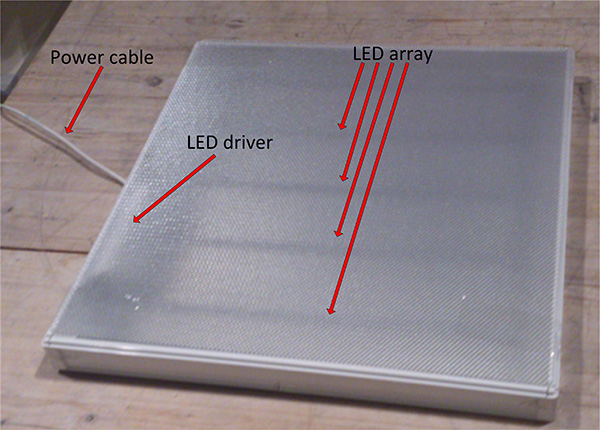

LED灯无保护罩

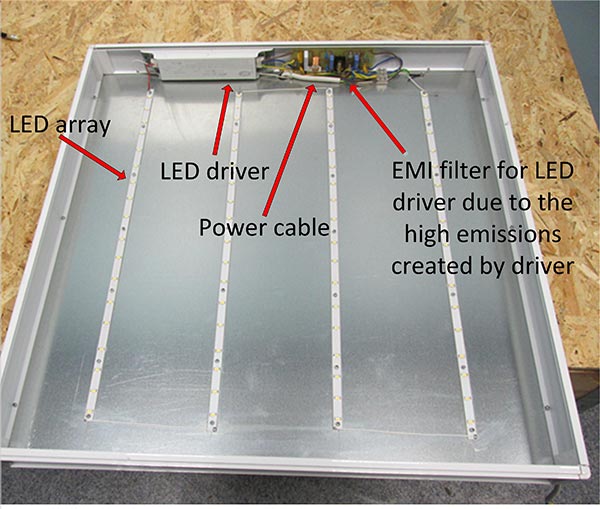

办公室LED灯无保护罩

      LED阵列直接安装在LED灯罩(无绝缘)上,因此外壳可作为散热器。所有LED阵列都串联连接并连接到LED驱动器DC输出。在LED驱动器前面有EMI滤波器。这个过滤器原型由制造商添加,之后他们购买了数百个“认证” LED驱动器,组装了几个LED灯并送到EMC实验室,LVD实验室,然后进行认证。

获得LED的唯一解决方案灯认证是为了增加外部EMI滤波器。其他解决方案是为大学捐赠所有LED驱动器,以教育新工程师,如何不设计LED驱动器。

      单个LED灯,没有EMI滤波器,辐射发射高到足以阻尼5米范围内的所有无线电台。如果将这样的LED灯安装在办公室中,则由于电磁干扰,一些办公设备很可能发生故障。如果这种LED灯安装在医院或其他医疗机构中,可能会出现死亡威胁情况(取决于欧盟国家,它可能导致LED灯分配器的长期监禁)。


制造商的另一个线索,零售这种不合规的LED 灯具,是市场监督公司,他们对客户索赔做出反应,并验证市场随机取出和测试样品。


EMI滤波器

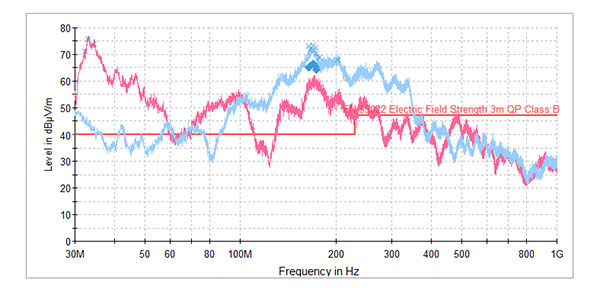

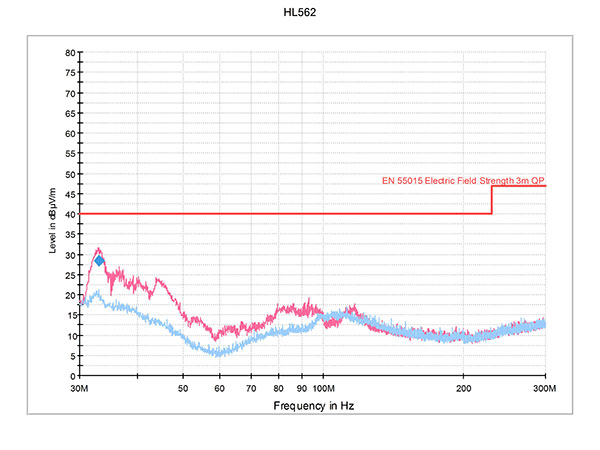

LED灯辐射发射没有EMI滤波器


LED灯辐射
的LED灯辐射与制造商的排放设计EMI滤波器

RF EMC 开发团队被分配到该情况下,以优化 LED灯 EMI滤波器设计中,因为制造商设计原型价格等同于 LED驱动器的价格。EMI滤波器的尺寸太大,辐射发射太接近极限线。RF EMC 发展有两个解决方案,整合几个无源器件的内部LED驱动器,或在添加额外的过滤器的AC输入 LED驱动器。作为 LED灯具制造商,由于简单,选择添加外部 EMI滤波器。RF EMC DEVELOPMENT团队开发了过滤器原型,由少量低成本组件组成,可降低LED灯的总价格并减少辐射。


EMI滤波器原型

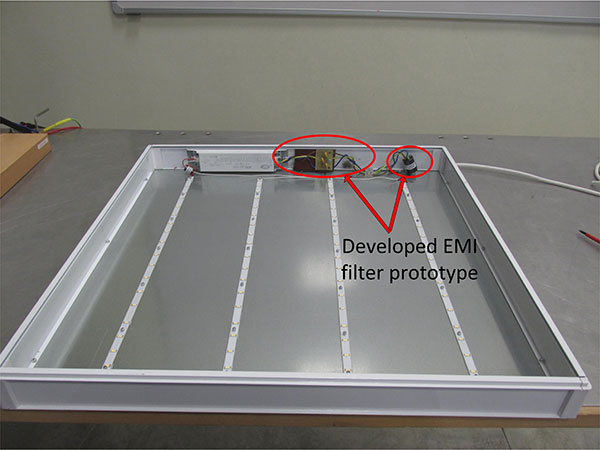

办公室LED灯与RF EMC 发展优化EMI滤波器原型


EMI滤波器原型

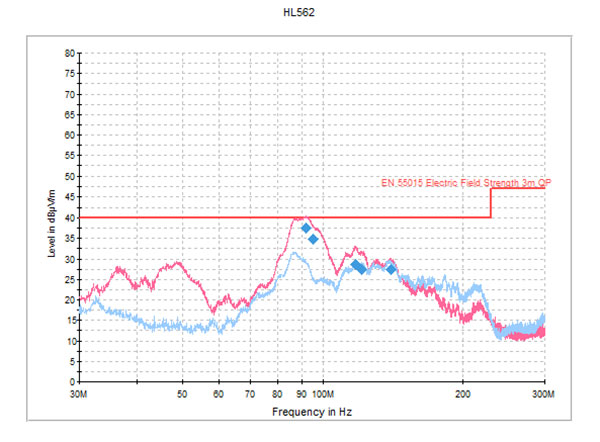

LED灯辐射发射与RF EMC 开发设计EMI滤波器原型
RF EMC 开发团队建议作出预先一致性测试, LED灯具和 LED将它们发送到认证和认可的测试前灯驱动器。制作预先合规测试要比重复认可的测试和认证便宜很多。

RF EMC 发展提供EMC预兼容测试,认证测试和开发的LED驱动器,LED灯等照明设备。在将LED驱动器安装在LED灯具中并提供建议之前,我们可以对其进行评估。
