ISO 16136:2006(in)工业阀门热塑性塑料材料的蝶

时间:2019-05-09 17:11 作者:admin 点击:

蝶阀ISO 16136:2006
      ISO(国际标准化组织)是一个全球性的国家标准机构联盟(ISO成员机构),准备国际标准的工作通常通过ISO技术委员会进行,对成立技术委员会的主题感兴趣的每个成员机构都有权在该委员会中有代表,与ISO联络的国际组织,政府和非政府组织也参与了这项工作,ISO在电工技术标准化的所有方面与国际电工委员会(IEC)密切合作。

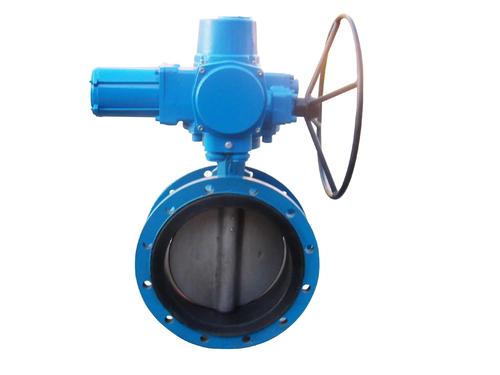

蝶阀
国际标准是根据ISO / IEC指令第2部分中的规则起草的。
技术委员会的主要任务是制定国际标准。技术委员会通过的国际标准草案已分发给成员机构进行表决。作为国际标准出版需要至少75%的成员团体投票表决。
需要注意的是,本文件的某些要素可能是专利权的主体。ISO不负责识别任何或所有此类专利权。
ISO 16136由欧洲标准化委员会(CEN)技术委员会CEN / TC 69,工业阀门,与ISO / TC 138,塑料管道,配件和流体输送阀门,分技术委员会SC 7,阀门和辅助设备合作制定塑料材料设备,符合ISO和CEN(维也纳协议)之间的技术合作协议。

1范围
本国际标准规定了用于隔离和控制服务的热塑性塑料材料制成的蝶阀的设计,功能特性和制造要求,它们与管道系统的连接,阀体材料及其压力/温度等级在-40°C和+之间120°C,使用寿命为25年,并规定了他们的测试。
本国际标准适用于安装在工业管道系统中的手动或动力操作阀门,无论应用领域和输送流体如何。
注1:工业管道系统还包括一般用途的供水系统,排水和污水处理系统。

注2:特殊要求适用于人类饮用水的管道系统。

该国际标准涉及DN的范围
DN 15,DN 20,DN 65,DN 80,DN 100,DN 125,DN 150,DN 200,DN 250,DN 300,DN 350,DN 400和DN 450 ,DN 500和DN 600
以及PN和Class的范围
PN 6,PN 10,PN 16和Class 150。

2规范性参考文献
以下参考文件对于本文件的应用是必不可少的,凡是注日期的引用文件,仅引用的版本适用。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本标准。
ISO 7-1:1994,在螺纹上形成压力密封接头的管螺纹 - 第1部分:尺寸,公差和名称
ISO 228-1:2000,螺纹上没有压力密封接头的管螺纹 - 第1部分:尺寸,公差和名称
ISO 898-1:1999,碳钢和合金钢制紧固件的机械性能 - 第1部分:螺栓,螺钉和螺柱
ISO 5211:2001,工业阀门 - 部分回转执行器附件
ISO 8233:1988,热塑性塑料阀门 - 扭矩 - 试验方法
ISO 8659:1989,热塑性阀门 - 疲劳强度 - 试验方法
ISO 9393-2:2005,工业用热塑性塑料阀门 - 压力试验方法和要求 - 第2部分:试验条件和基本要求
ISO / TR 10358:1993,塑料管道和配件 - 组合耐化学性分类表
ISO 10931:2005,工业用塑料管道系统 - 聚偏二氟乙烯(PVDF) - 部件和系统规范
ISO 12092:2000,配件,阀门和其他管道系统组件,由未增塑的聚氯乙烯(PVC-U),氯化聚氯乙烯(PVC-C)丙烯腈 - 丁二烯 - 苯乙烯(ABS)和丙烯腈 - 制成压力管道用苯乙烯 - 丙烯酸酯(ASA)耐内压试验方法
ISO 12162:1995,压力应用管道和配件用热塑性塑料材料 - 分类和名称 - 总体服务(设计)系数
ISO 15493:2003,工业用塑料管道系统 - 丙烯腈 - 丁二烯 - 苯乙烯(ABS),未增塑聚氯乙烯(PVC-U)和氯化聚氯乙烯(PVC-C) - 组件和规范系统 - 公制系列
ISO 15494:2003,工业用塑料管道系统 - 聚丁烯(PB),聚乙烯(PE)和聚丙烯(PP) - 组件和系统规范 - 公制系列
EN 558-1:1995,工业阀门 - 法兰管道系统用金属阀门的面对面和中心对接尺寸 - 第1部分:PN指定阀门
EN 558-2:1995,工业阀门 - 法兰管道系统用金属阀门的面对面和中心对接尺寸 - 第2部分:等级指定阀门
EN 736-1:1995,阀门 - 术语 - 第1部分:阀门类型的定义
EN 736-2:1997,阀门 - 术语 - 第2部分:阀门部件的定义
EN 736-3:1999,阀门 - 术语 - 第3部分:术语的定义
EN 1092-1:2001,法兰及其接头 - PN指定的管道,阀门,配件和附件用圆形法兰 - 第1部分:钢法兰
EN 1267:1999,阀门 - 使用水作为测试流体测试流动阻力
EN 1759-1:2004,法兰及其接头 - 管道,阀门,配件和附件的圆形法兰,指定类别 - 第1部分:钢法兰,NPS½至24
EN 12107:1997,塑料管道系统 - 注塑成型热塑性塑料配件,阀门和辅助设备 - 管道部件注塑用热塑性塑料材料的长期静水压强度的测定
EN 12266-1:2003,工业阀门 - 阀门试验 - 第1部分:压力试验,试验程序和验收标准 - 强制性要求
EN 12570:2000,工业阀门 - 操作元件的尺寸确定方法

3术语和定义
就本文件而言,EN 736-1,EN 736-2和EN 736-3中给出的术语和定义适用。
注:有关热塑性塑料材料的其他术语和定义在ISO 15493,ISO 15494和ISO 10931中给出。
3.1标称尺寸
DN
管道系统组件尺寸的字母数字标识,用于参考目的,包括字母DN,后跟无量纲整数,间接与孔的物理尺寸(以毫米为单位)或端部连接的外径相关
[来源:ISO 6708:1995,定义2.1]
3.2公称压力
PN
与压力有关的数字标记,是一个方便的圆整数,供参考

注1:所有由相同PN号指定的相同标称尺寸(DN)的设备应具有与端部连接类型相同的相同配合尺寸。
注2:允许的工作压力取决于材料,设计和工作温度,应从相应标准中的压力/温度额定值表中选择。
[来源:ISO 7268:1983,第2条]
3.3类
用于参考目的的字母数字名称,涉及管道系统组件的机械和尺寸特征的组合,其中包括“类”后跟无量纲整数
注1: “类别”一词后面的数字不代表可测量值,除非在相关标准中规定,否则不得用于计算目的。

3.4允许的最大工作压力
最不发达国家
组件在使用中能够承受的最大压力,包括喘振
[来源:EN 805:2000,定义3.1.1]
注1:欧盟指令97/23 / EC(PED)指定PS(最大允许压力),与温度无关。PMA和PS的值在20°C时相同。

3.5修剪
阀门内部与流体接触
注1:改编自EN 736-2:1997,定义3.2。
3.6评级因子
f r
用于PMA和PN或Class之间关系的额定系数,用于计算20°C以外温度下的最大允许压力PMA

3.7手动力量
F和 F s
操作手动力(F)和最大手动力(F s),一个人能够应用于阀门的手动操作元件
注1:改编自EN 12570:2000。
