EN61000-4-6:2014电磁兼容EMC传导干扰的抗扰度

 点击:1973     |      2019-04-30
EN61000-4-6:2014电磁兼容性(EMC)-第4-6部分:测试和测量技术-射频场引起的传导干扰的抗扰度(IEC61000-4-6:2013)
模拟:IEC61000-4-6:2013电磁兼容性(EMC)-第4部分-6:测试和测量技术-对射频场引起的传导干扰的抗扰度
替换:EN61000-4-6:2009电磁兼容性(EMC)-第4-6部分:测试和测量技术-射频场引起的传导干扰的抗扰度


本版本的新增内容:
•CDN使用的更新;
•夹具校准;
•重组了关于试验设置和注射方法的第7条;
•附件A专用于EM和去耦钳位;
•附件G现在解决了电压测试水平的测量不确定性;

范围
国际标准EN61000-4-6:2014涉及电气和电子设备的传导干扰相关于由创建电磁干扰RF发射机在频率范围150kHz-80兆赫。本标准不适用于没有电线的设备(电源线,接地线,信号线,通信线缆等)。

一般
      任何设备中的无线电频率的电子活动都会产生电磁场。当电线和电缆暴露于这些场时,在这些导体中产生电流和电压。收音机,电视,雷达,智能手机等使用射频能量来执行其功能,因此发射高功率场。这些场可以通过电缆传导到其他设备或者在空气中辐射并在电缆中感应。目前的测试方法验证了设备对电缆中感应的高功率电磁场的敏感性。这些干扰场近似于电场和磁场近场。

      使用耦合去耦装置直接在电缆中引起干扰。在关于地参考平面的共模中引起扰动,连接到设备的电缆系统被假定为在谐振模式(λ/4,λ/2打开或折叠的偶极),因此通过具有的共模阻抗耦合和解耦设备表示150Ω相对于参考接地平面。如果可能的EUT由两个之间连接它测试150Ω共模阻抗的连接:一个提供一RF源和其他提供的电流的返回路径。


测试级别

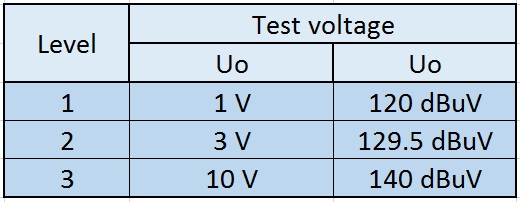

国际标准EN61000-4-6:2014定义的频率范围以下免疫水平150kHz-80兆赫。测试水平以RMS值表示。
频率范围

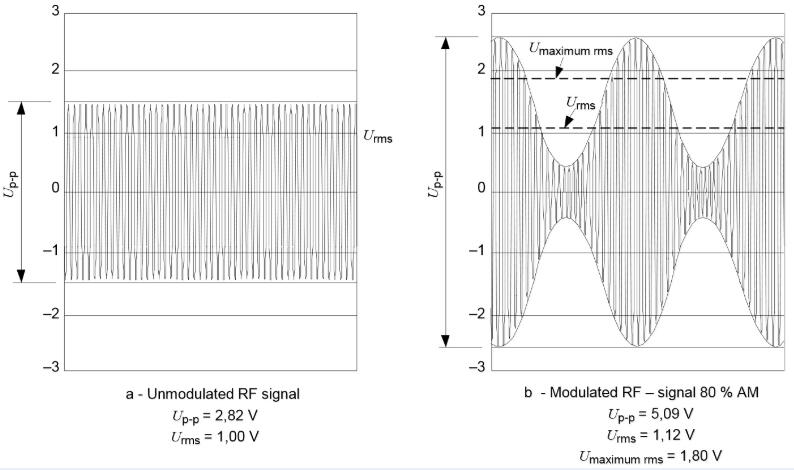

在抗扰度测试期间,这些信号使用1kHz正弦波进行80%幅度调制,以模拟实际威胁。幅度调制的示例如下所示。
抗扰度测试
必须根据特定的产品标准或根据电磁环境定义水平的通用标准来选择测试水平,对于打算在各种环境中操作的设备,可以使用以下分类:
第1类:低水平电磁环境。低功率收发器旁边的典型环境和距离无线电和电视发射器至少1公里的环境。
第2类:适中的电磁环境。功率小于1W的便携式发射器旁边的典型环境。典型的家庭和商业环境。3
级:严重的电磁环境。功率小于2W的发射器近距离使用的典型环境。大功率广播发射机和ISM设备非常接近。典型的工业环境。


干扰注入
     扰动使用耦合解耦设备注入。这些设备将信号耦合到电缆,插入损耗低,并且可以解除辅助设备的干扰。两个设备都可以集成在一个机箱中。首选设备是CDN耦合去耦网络。也可以使用电流钳,并且电磁钳可以与适当的去耦网络一起使用。
干扰注入

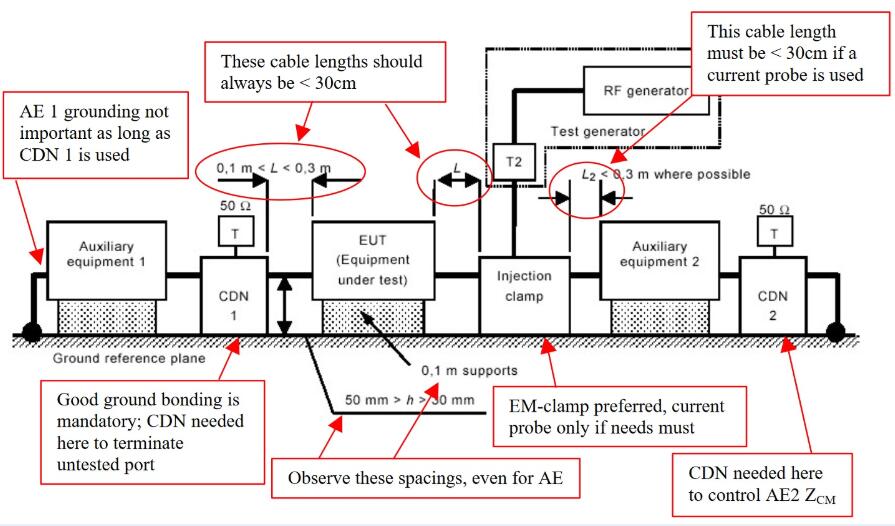

     应在连接到被测设备的所有电缆中注入干扰。在目前的情况下(上图)EUT有两条电缆和两个辅助设备。在第一电缆中,CDN用于EUT和辅助设备之间的干扰注入。在第二个电缆注入夹使用。

     在测试期间,一次只测试一根电缆,频率范围从150kHz扫描到80MHz,使用在设置过程中建立的信号电平,以及使用1kHz正弦波调制80%幅度的干扰信号,暂停调整RF信号电平或根据需要改变耦合装置。在频率逐渐扫描的情况下,步长不应超过前一频率值的1%。

      在每个频率的幅度调制的载波的停留时间不得小于所需的时间EUT被行使和响应,但必须在任何情况下小于0,5秒。除了阶梯频率之外,还应分析敏感频率(例如,由制造商确定的时钟频率或频率或作为测试结果获得的频率)。

应该尝试充分锻炼EUT在测试过程中,并充分询问为易感性选择的所有运动模式。
建议使用特殊锻炼计划。

性能标准
测试结果按功能丧失或性能下降进行分类。国际标准EN61000-4-6:2014未定义通过/失败标准。这由通用或特定产品标准定义。EN61000-4-6:2014定义了可用于评估测试性能下的设备的性能标准。

性能标准A
在制造商规定的限制范围内的正常性能;

性能标准B
暂时丧失功能或性能下降。试验后自我恢复,无需操作员干预;

性能标准C
暂时丧失功能或性能下降。测试后恢复所需的操作员干预;

绩效标准D
不可恢复的功能丧失或性能下降;
硬件或软件损坏或数据丢失。

制造商的规范可以定义对EUT的影响这可能被认为是微不足道的,因此是可以接受的。
