61000-4-4:2012电磁兼容性(EMC)-第4-4部分

时间:2019-05-08 21:24 作者:admin 点击:

 61000-4-4:2012电磁兼容性(EMC)-第4-4部分:测试和测量技术-电快速瞬变/猝发抗扰度测试(IEC 61000-4-4:2012)

模拟: IEC 61000-4-4:2012电磁兼容性(EMC) - 第4-4部分:测试和测量技术 - 电快速瞬变/猝发抗扰度测试。

替换: EN 61000 - 4 - 4:2004 + 阿1:2010 电磁兼容性(EMC) -部分4 - 4:试验和测量技术-电快速瞬变/脉冲抗扰度试验。

本版本的新功能:此版本改进并阐明了EFT模拟器规范,测试标准和测试设置。

范围
      国际标准EN 61000-4-4:2012定义了关于电源,信号,控制和接地端口重复电瞬变用于电气和电子设备抗扰度要求,该标准定义了测试级别,测试程序和各种测试设置,本标准未定义通过/失败标准,因此必须与声明产品要求的通用和特定产品标准一起使用。

国际标准EN 61000 - 4 - 4:2012定义:
1.测试电压波形;
2.测试水平;
3.校准程序;
4.验证程序;
5.实验室和现场测试规范。

一般
      感性负载如继电器,开关接触器,或重型电机时的配电系统上窄高频瞬变的断电产生的脉冲串。当公用设施提供商接入或断开功率因数校正设备时,也可以产生这些快速瞬变。电源线瞬变的常​​见原因是每当插入交流电源线,关闭设备或打开或关闭断路器时都会发生火花。的EN 61000 - 4 - 4:2012规范定义了旨在通过在电感负载的开关来模拟产生的瞬变测试电压波形交流电源线。

测试级别
国际标准EN 61000 - 4 - 4:2012以下的优选试验水平的各种端口定义:

EN61000-4-4 2012

必须根据通用和特定产品标准选择测试级别。当前标准还表征了各种环境和推荐的测试级别。对于电源端口,抗扰度是信号和通信端口的两倍。

等级1:良好保护的环境
环境的特征为:
的抑• EFT在开关电源电路和控制电路;
•电源线(交流和直流)与来自属于较高严重等级的其他环境的控制和测量电路之间的分离;
•屏蔽电源电缆,屏蔽两端在设备的参考地上接地,并通过过滤保护电源。
服务器室,敏感的实验室可以代表这种环境。

等级2:受保护的环境
环境的特征为:
的•部分抑制EFT其中通过继电器(没有接触),仅被转换在电源和控制电路;
•属于工业环境的工业电路与其他与严重程度较高的环境相关的电路分离不良;
•将非屏蔽电源和控制电缆与信号和通信电缆进行物理隔离。
EMC实验室的控制室可能代表这种环境。

等级3:典型的工业环境
环境的特征为:
•没有抑制的EFT,其中由继电器(没有接触),仅被转换在电源和控制电路;
•工业电路与其他与严重程度较高的环境相关的电路分离不良;
•差的分离电源,控制和通信线路;
•地线由导电管,电缆桥架中的接地导体(连接到保护接地系统)和接地网表示。
带装配线的工业区可能代表这种环境。

等级4:严重的工业环境
环境的特征为:
•没有抑制的EFT在电源和由继电器和接触开关控制和电源电路;
•不将属于严重工业环境的工业电路与其他与严重程度较高的环境相关的电路分开;
•电源,控制,信号和通信电缆之间没有分离;

发电厂可能代表这种环境。

应用EFT脉冲

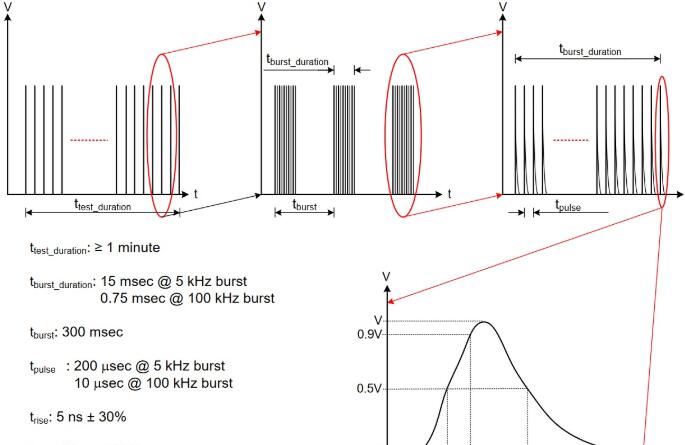

首先,测试涉及注入EFT脉冲到设备的AC电源线。的EFT波形也可以注入到信号线和控制线,和接地连接,以模拟的瞬态噪声的耦合到这些行。脉冲波形具有高振幅,短上升时间,高重复率和低能量含量。它由每300毫秒重复一次的75个脉冲组成,持续时间为1分钟。在测试期间注入正极性和负极性EFT脉冲。
EFT脉冲

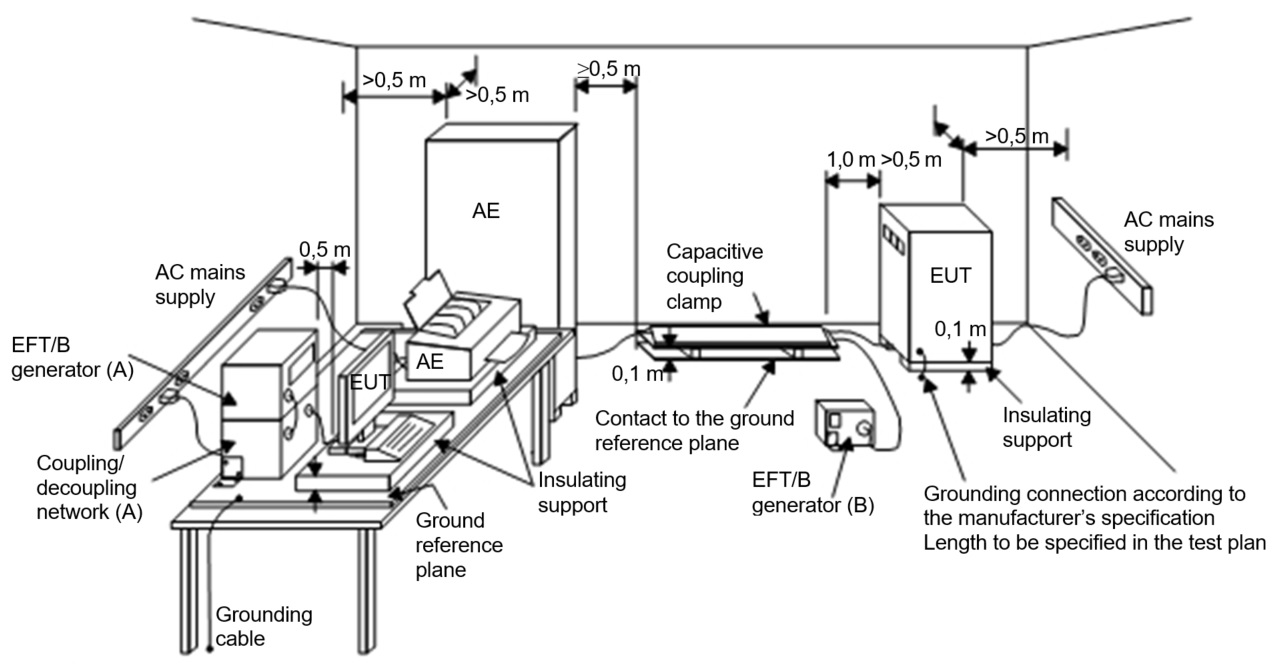

EUT位于绝缘支撑上水平接地平面上方10厘米的非金属工作台上。水平接地平面与接地系统以及测试发生器和耦合解耦网络相连。被测设备应按设备安装规范进行布置和连接,以满足其功能要求。
EUT
使用耦合/去耦网络在电源端口上直接耦合EFT电压是优选的。对于具有没有接地端子的电源端口的被测设备,测试电压仅应用于L和N线。如果合适的偶联去耦网络不可用时,可替代方法中的一种,可以使用:
•在公共和未对称模式的情况下,直接注射使用(33 ± 6,6)nF电容是优选的耦合模式;
•如果直接喷射不实用,则应使用电容钳。

对于信号,控制和电信端口,使用电容耦合钳位。对于接地端子,耦合去耦装置是优选的。

性能标准
测试结果按功能丧失或性能下降进行分类。国际标准EN 61000 - 4 - 4:2012未定义通过/失败标准。这由通用或特定产品标准定义。EN 61000 - 4 - 4:2012定义了可用于评估测试性能下的设备的性能标准。

性能标准A 在制造商规定的限制范围内的
正常性能;

性能标准B
暂时丧失功能或性能下降。试验后自我恢复,无需操作员干预;

性能标准C
暂时丧失功能或性能下降。测试后恢复所需的操作员干预;

绩效标准D
不可恢复的功能丧失或性能下降。硬件或软件损坏
或数据丢失。

制造商的规范可能会定义对EUT的影响,这可能被认为是微不足道的,因此是可以接受的。
