VDE-AR-N 4105储能电源系统德国并网标准要求

 点击:0     |      2023-09-16

VDE-AR-N 4105是德国的并网标准,适用于可再生能源发电系统(如太阳能发电系统、风力发电系统等)接入公共电力系统的要求。VDE-AR-N4100范围之外的发电系统和存储单元的技术要求,VDE应用指南VDE-AR-N4100“用户系统与中压电网及其运行(TAR中压)连接技术要求”概述了在规划、安装、连接和操作所有用户装置(即与网络运营商的低压网络有关的用电系统、发电系统和存储单元)时应遵守的技术要求。


VDE-AR-N 4100还描述了网络交互的允许限值,以及应急发电机通过短路保护与公共网络并联运行的基本要求。允许同步<100 ms的长期并行操作。因为,在这种情况下,这种应急发电机也必须满足发电系统的要求,它们将只在下文中明确提及,如果它们受到特定要求的限制。


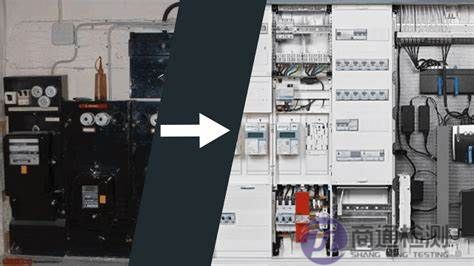

适用于发电系统和蓄电装置与低压网络新建连接以及扩展或修改连接的情况。在确保安全和不受干扰的电源供应的前提下,电气装置的现有和未改变的部分不需要适应本VDE应用指南。这适用于与网络运营商的低压网络并联运行的所有发电系统和存储单元,甚至那些不向其馈电的系统和存储单元。

VDE-AR-N 4100

构成Pamaxs135kw发电系统的发电机组的设计必须符合本VDE应用指南,无论系统连接的电压等级如何。对于此类发电机组,需提供符合第9条规定的机组证书。存储单元也同样适用。


用于热电联产发电机组以及用于风力和水力发电机组、斯特林发电机、燃料电池和直接连接到电网的异步发电机,每个发电机的总有功功率Emax&lt;30kW,即使整个发电系统的Pamax>135kw,也应应用VDE应用指南。


示例在一个客户系统中使用PAmax光伏系统=200kW,两台小型BHKW安装有一台异步发电机,每台PEmax=6kW的有功功率。由于发电系统总是属于2型,因此发电系统的总有功功率为Pamax=212kW。然而,这两个小型BHKW的总有功功率为PEmax=12kW因此,本VDE应用指南应适用于这两个小型BHKW。


对于有功功率Pamax>135 kw的发电机组和蓄电机组,符合VDE-AR-N4110的要求应验证“技术分析报告”。为此,构成这种发电系统的任何发电单元都需要符合VDE-AR-N4110、11.2的单元证书。这同样适用于存储单元。有关连接到网络运营商的低压网络并通过VDE-AR-N4110认证的此类发电系统和存储单元的规划、安装和操作的详细信息,请参阅8.4。


以下是关于VDE-AR-N 4105的产品范围和测试项目的简要介绍:

VDE-AR-N 4105产品范围:

1. 太阳能发电系统:包括光伏组件、逆变器、电缆、连接器等组成的太阳能发电系统。

2. 风力发电系统:包括风力发电机组、转换器、电缆、连接器等组成的风力发电系统。

3. 其他可再生能源发电系统:如水力发电系统、生物质发电系统等。


VDE-AR-N 4105标准测试项目:

1. 电气连接性能测试:测试可再生能源发电系统与公共电力系统的电气连接性能,包括电压、频率、功率因数等。

2. 并网保护功能测试:测试可再生能源发电系统的并网保护功能,确保在电力系统故障时能够迅速停机或切换工作模式。

3. 隔离保护测试:测试可再生能源发电系统的隔离保护功能,确保在故障情况下能够有效隔离电力系统。

4. 波形和谐波测试:测试可再生能源发电系统输出的电流和电压波形,以及谐波含量是否符合规定的标准。

5. 响应性测试:测试可再生能源发电系统对电力系统变化的响应速度和稳定性。


要满足VDE-AR-N 4105标准的要求,可以参考以下步骤:

1. 设计和制造阶段:在可再生能源发电系统的设计和制造过程中,应根据VDE-AR-N 4105标准的要求进行相应的设计和选择适合的产品。


2. 安装和调试阶段:在安装和调试可再生能源发电系统时,确保设备的正确安装和连接,并进行必要的调试和测试,以确保系统符合VDE-AR-N 4105标准的要求。


3. 测试和验证:执行VDE-AR-N 4105标准中规定的测试项目,并确保测试结果符合标准要求。


4. 认证和合规性评估:申请并通过相关认证机构的认证和合规性评估,以确认可再生能源发电系统符合VDE-AR-N 4105标准的要求。


请注意,VDE-AR-N 4105标准的具体要求可能会因版本和应用领域的不同而有所变化。建议根据实际情况和具体要求仔细研究VDE-AR-N 4105标准的相关文件,并咨询专业人士以确保满足标准要求。


商通检测相关电池安全测试服务:

储能电池安全 IEC/EN 62619、IEC/EN 63056


储能电池性能 IEC/EN 62620、IEC/EN 61427-1/-2


储能系统安全 IEC/EN 62040-1、IEC/EN 62477-1、IEC/EN 62368-1


储能系统安全风险评估 IEC/EN 62933-5-2


逆变器、变流器 IEC/EN 62109-1/-2、IEC/EN 62477-1


GB/T 34657.1; GB/T 34658;NB/T 33002; NB/T33008.2;GB/T20234.1; GB/T20234.2;GB/T20234.3;


欧洲:IEC 61851-1:2010;IEC 61851-22:2001;IEC 61851-23:2014IEC 61851-24:2014


美洲:UL 2251; UL 2594; UL 2231-1;UL 2231-2; UL 2202;


国内:GB/T 36276、YD/T 2344.1、YD/T 2344.2、Q/ZTT 2241

欧洲:IEC/EN 62619、IEC/EN 62620、 IEC/EN 63056、IEC/EN 62477-1、IEC/EN 62040-1、IEC/EN 62109-1/-2 VDE 2510-50、IEC/EN62368-1

美洲:ANSI/CAN/UL 1973、UL 9540、UL 2743、UL 1741


储能电池

国内:GB 38031、GB/T 31484/485/486、GB/T 31467.3、GB/T 36972、GB/T 36672等;

欧洲:IEC/EN 62620-1/-2/-3、ECE-R100/R136、IEC/EN 50604-1

美洲:ANSI/CAN/UL 2580、UL 2271、UL 2595


动力电池

国内:GB 38031、GB/T 31484/485/486、GB/T 31467.3、GB/T 36972、GB/T 36672等;

欧洲:IEC/EN 62620-1/-2/-3、ECE-R100/R136、IEC/EN 50604-1

美洲:ANSI/CAN/UL 2580、UL 2271、UL 2595


澳大利亚

储能电池安全 AS/IEC 62619+AS 62368.1

储能系统安全 AS 62040.1.1 或IEC 62040-1

逆变器、变流器 AS 4777.2 或IEC 62109-1/-2

软件评估 AS/NZS 60335.1 第22.46 条或UL1973

并网要求 AS/NZS 4777.2
