CE认证标准

电池CE认证EN/IEC:IEC 62133-2017具体测试要求

时间:2020-03-14 11:43 作者:admin 点击:

电池CE认证标准EN 62133:2017
      欧洲电工标准化委员会曾发布了EN 62133:2017版,分别为镍系电池适用的EN 62133-1: 2017及锂系电池适用的EN 62133-2: 2017。该两版标准将于2020年3月14日起在欧洲强制实施,同时旧版(EN62133:2013版)将不被接受。

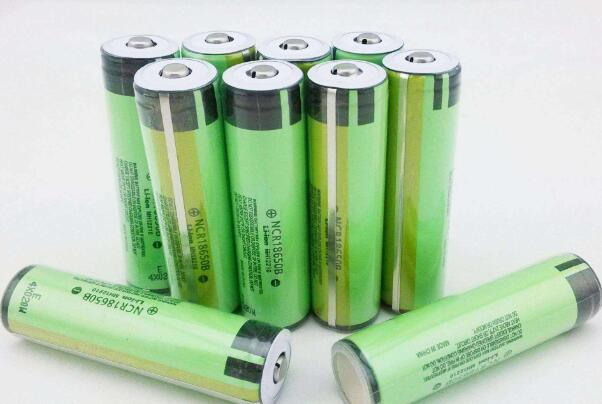

电池CE认证
      IEC 62133第二版中的修订对锂离子电池制造商影响最大,所需的测试以及测试条件已被完全修改。它们包括的测试目前在行业中还不是标准的,并且具有可疑的可重复性。更积极的一点是,委员会确实考虑到,根据《联合国测试和标准手册》第38.3节(UN38.3测试)进行的测试在该标准的第一版中是多余的,并且已删除了其中的部分内容测试结果。

EN 62133标准下载:www.cerz8.com/uploads/file/IEC62133.pdf    英文版

与锂离子电池有关的更改分为三类:
1.删除与其他标准多余的
2.测试
3.对现有测试的修改

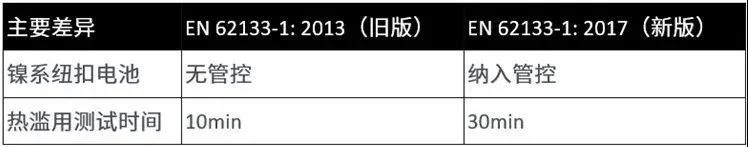

镍系电池 EN 62133-1 新旧版对比:
EN 62133:2017

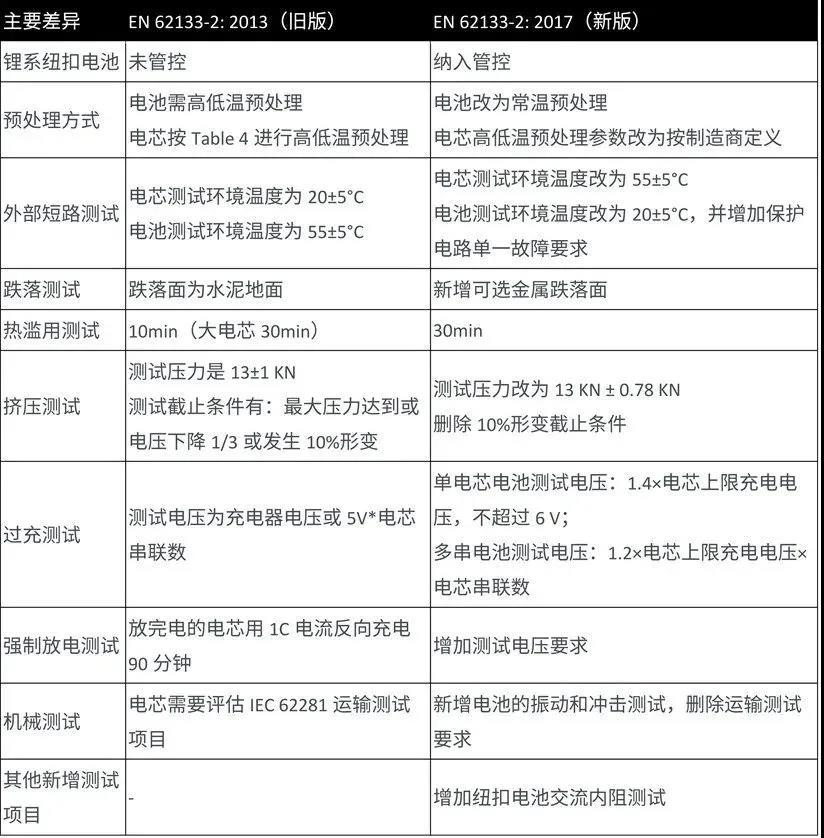

锂系电池 EN 62133-2 新旧版对比:
EN 62133-2 新旧版对比
以下是电池CE认证IEC:62133-2017详细要求:
1.删除其他标准多余的测试
      最简单,最直接的更改是删除那些其他标准多余的测试。这里的主要重点是删除《联合国测试和标准手册》(UN​​ 38.3)涵盖的项目。这项更改具有完全的道理,因为在全球范围内必须强制执行UN 38.3测试,以便通过空运或海运以及在大多数国家/地区通过陆运运输锂离子产品。计划拆除的测试包括:
•振动
•温度循环
•机械冲击
•低压(高度模拟)
•电池单元防止高速率充电(不是UN 38.3测试)

      删除了这些测试后,提案中确实包含了一个新段落,其中提到需要遵守当前适当的运输法规和测试要求。这些事实可能会随着时间的流逝而改变,并允许提供客户文档以验证合规性。这样可以保持制造商自我声明遵守运输法规的能力,并且不必不必要地提出更严格的认证要求。

2.修改现有测试
对现有测试的修改是IEC 62133的新修订版正在实施的第二种类型的更改。这些更改有些复杂。这些变化中最重要的是与样品的制备方法有关。在标准的第一版中,根据制造商推荐的充电方法,简单地在室温(20°C±5°C)下对样品充电。

拟议的第二版包括两个充电程序:
一个在室温下,一个在规定的工作温度范围(如果没有说明,则为10°C和45°C)的上限和下限的新程序。新的充电方法还要求以产品的最大额定充电电流进行充电。仅对于将用于短路,热滥用,

连续低速率充电测试正在修订,以使其成为恒压恒压测试。此修改后的测试要求电池在制造商建议的充电电流和电压极限下充电7天。由于当前的测试是28天的测试,因此这将大大缩短周期时间。

对Crush测试的修改包括对测试的澄清,指定仅需要在单元的宽边完成Crush。此外,添加了电池变形为10%的终止标准。这些是一段时间以来需要的解释,应减少测试中的混乱和变化。

      更重要的变化是将短路分为电池和电池的单独部分,第二版中的电池部分已修改为仅包含一个测试温度,并为电路的电阻提供了更窄的范围。第二版中的电池水平测试仅在20°C±5°C时才需要。在55°C±5°C时不再需要进行电池水平测试。修改后的测试还包括用于引起短路的电阻的更具体的值。在上一版中,要求仅小于100 m?。现在这将是80 m范围内的严格要求?±20 m?。

3.全新要求
      提议的第二版标准中最重大的更改是在单元级别添加了新测试,此新测试是强制内部短路测试。它非常复杂,并且具有可疑的可重复性。正如测试标题所暗示的那样,其目的是在电池的果冻内部引起内部短路。

      测试程序非常明确地描述了一种方法,该方法要求测试设备对锂离子电池充满电,然后打开它并取出果冻卷。一旦从罐中取出电池,就将特定形状和大小的镍小颗粒放在电池果冻的非常特定的位置。放置颗粒后,将受影响的果冻压碎。

      所有这些都是在非常特定的环境和时间限制下完成的,以避免果冻干燥。仅棱柱形和圆柱状的晶胞需要进行此测试,并且仅作为日本,韩国和瑞士的国家偏差才需要。除了打开和处理充满电的电池的安全问题外,测试压碎部分所需的设置也非常具体。

      由于这些相关问题,遵守强制内部短路测试的实验室将需要计划增加的资源,以满足客户的需求。测试压碎部分所需的设置非常具体。由于这些相关问题,遵守强制内部短路测试的实验室将需要计划增加的资源,以满足客户的需求。测试压碎部分所需的设置非常具体。由于这些相关问题,遵守强制内部短路测试的实验室将需要计划增加的资源,以满足客户的需求。

对标准的修改:
的一般要求进行了一些修改,其中大多数是为了澄清电池在电池制造商建议的范围内使用电池的必要性。

对电池的要求:
      对于电池制造商来说,建议的IEC 62133第二版中的修订将不如对电池供应商所注的修订。实际上,锂离子电池制造商的测试和要求将减少。本文重点关注锂离子电池,因为新版本的标准对镍系统的要求不会改变。为了适应锂系统和镍系统的不同需求,将对标准进行重新编号。镍系统要求将在新标准的第7节中涵盖。锂离子系统将在第8节中介绍。

1.修订的充电程序
与更改电池水平的充电程序类似,电池水平的充电程序也将进行修订,但这只会影响电池水平的单个测试。此更改源自日本的锂离子电池和电池测试要求,并指出用于短路测试的样品必须在等于上,下使用环境温度的环境中充电:假定为45°C,如果制造商未提供,则为10°C。所有其他在电池级别的测试都是在室温(20°C)下充电的设备上进行的。

2.减少样品需求
与过去相比,小组委员会更加全面地研究了锂离子电池所需的测试。结果,根据IEC 62133的电池级别所需的测试量已大大减少。减少电量的主要考虑因素是,所有电池都必须按照联合国测试和标准手册(UN 38.3测试)的要求进行测试。小组委员会通过从IEC标准中删除一些测试(如果该测试已包含在联合国测试和标准手册中),从而降低了测试要求。

由于此次审查,测试已被完全删除:
•振动
•温度循环
•机械冲击

结果是,更改将所需的测试样本数量从第一版测试的31个减少到第二版测试的21个。

不变的测试 IEC 62133第二版的两项测试保持不变:
•模压应力
•自由落体

      虽然第二版在55°C时仍包含短路,但已对其进行了一些修改,并删除了在室温(20°C)下额外执行测试的要求。短路测试的更改将包括本文第1部分中讨论的更严格的充电标准。这意味着用于此测试的电池需要在建议的工作范围的高端和低端进行充电,然后再进行测试。除非另有说明,否则假定为10°C和45°C。

此外,用于短路的外部电路的电阻已从<100 m?至80±20 m?的范围。这与其他标准中发生的更改是一致的,并且当前是大多数测试实验室的普遍做法。

3.新测试
      在电池级别上还添加了新测试,旨在模拟比使用高充电率的制造商指定的时间更长的电池充电时间。该测试是对一组五个电池完全放电的电池进行的,并以两倍于额定电流的电流对电池充电,并且将电压上限设置为充电器可以与电池一起使用的最大电压。

      如果不知道充电器的最大电压,则将使用每个电池(或电池串)5 V的值,测试期间应一直保持电流,直到达到最大充电电压并监视温度为止。测试终止定义为温度稳定且达到最大电压,并且具有不着火和不爆炸的验收标准。

      由于新标准根据执行UN 38.3测试的要求删除了一些测试,因此有一项新要求提供证据来证明UN 38.3测试已成功完成。由于联合国的测试是自我声明的,并且可以由制造商完成,因此小组委员会将此要求包括在内,并允许使用制造商生成的数据。

4.实施实施
      时间表将由IEC根据实际发布日期确定,由于第二版电池所需的样品和测试数量与当前所需数量相比有所减少,因此许多电池供应商可能希望尽快升级到新版本。但是,在单元级别引入的更改,测试数量和样本数量将增加,并且将添加新的强制内部短路测试,从而潜在地导致单元供应商向新标准迁移的速度变慢。在已经被评估为第二版的电池中使用之前,任何已经符合第一版的电池都必须先进行第二版测试。

这些即将进行的2012年标准更改的意图反映了IEC电池技术小组委员会的协作工作。尽管变化不大,但必须遵守这些更改,以便继续符合国际产品安全要求。
